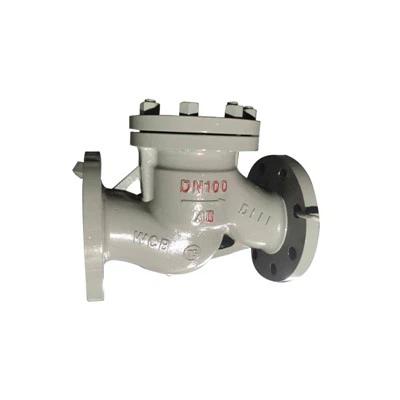

qo'lda globusli valf
Globus klapan printsipi
Oddiy qilib aytganda, globus klapanining printsipi muhrlash yuzasiga pastga bosim o'tkazish uchun valf ildizining momentidan foydalanish va valf diskining muhrlanish yuzasini va valf o'rindig'ining muhrlanish yuzasini bir-biriga yaqinlashishini oldini olish uchun valf ildizining bosimiga tayanishdan iborat. muhitning kirishi yoki muhitning oqim tezligini sozlash uchun. Globus klapanining ochilish va yopish qismi silindrsimon valf diskidir, muhrlangan sirt tekis yoki konus shaklida va valf diski suyuqlikning markaziy chizig'i bo'ylab chiziqli harakat qiladi. Vana poyasining harakatlanish rejimlariga ko'taruvchi novda turi (klapan poyasi ko'tariladi va tushadi, qo'l g'ildiragi ko'tarilmaydi va tushmaydi) va ko'taruvchi va aylanadigan novda turi (qo'l g'ildiragi va klapan poyasi birga aylanadi va ko'tariladi va gayka vana tanasiga o'rnatiladi). Globus valfi majburiy sızdırmazlık valfidir, shuning uchun valf yopilganda, muhrlangan sirtni oqmasligi uchun valf diskiga bosim o'tkazish kerak.
Globus klapanining ishlash printsipi
Qopqoqli quvur borligini taxmin qilamiz. Quvurning pastki qismidan suv ichkariga kiradi va quvur og'ziga oqib chiqadi. Chiqish trubasining qopqog'i to'xtash valfining yopish elementiga teng. Quvur qopqog'ini qo'l bilan yuqoriga ko'tarsangiz, suv oqib chiqadi. Quvurni qoplash suv oqimini to'xtatadi, bu esa globus klapanining ishlash printsipiga teng.
Globus klapan valf novdasini ko'tarish va tushirish uchun qo'l g'ildiragini aylantiradi, vana diskini ochish va yopish maqsadiga erishish uchun muhitning oqim yo'nalishiga chiziqli parallel ravishda harakatlanishi uchun harakat qiladi. Qo'l g'ildiragi soat yo'nalishi bo'yicha aylanadi va ishchi vosita vana diskining ostidagi kanal orqali kiradi. Bu vaqtda qo'llaniladigan muhrlash kuchi muhr yuzasida hosil bo'lgan kerakli o'ziga xos bosim va muhitning yuqoriga ko'tarilgan kuchi yig'indisiga teng yoki undan katta bo'lishi kerak.
Globus valfi ochilganda, valf diskining ochilish balandligi nominal diametrning 25% dan 30% gacha bo'lganida, oqim tezligi maksimal darajaga yetdi, bu valfning to'liq ochiq holatiga etganligini ko'rsatadi. Shuning uchun globus klapanining to'liq ochiq holati valf diskining zarbasi bilan aniqlanishi kerak. .
Eslatma:
1. To'xtash valfi faqat bir yo'nalishda vosita oqimiga imkon beradi va o'rnatish vaqtida yo'nalish mavjud. .
2. Globus klapanining vazifasi 0 yoki 1, ochiq yoki yopiq. Boshqacha qilib aytadigan bo'lsak, to'xtash valfi faqat to'liq ochilish va to'liq yopish uchun javob beradi va sozlash va tejamkorlik tavsiya etilmaydi.
Strukturaviy printsip
Globus klapanning kirish va chiqish markazlari bir xil to'g'ri chiziqda joylashgan bo'lib, suyuqlik S shaklidagi shar shaklida oqadi, shuning uchun uni sharsimon globus klapan deb ham ataladi.
Vana novdasining o'rindig'i pastki muhr yuzasiga qarab pastga qarab harakatlansa va uni bosganda, vosita oqimi to'xtaydi; vana poyasi ko'tarilganda, vosita oqim kanali orqali pastdan yuqori oqim kanaliga o'tadi.
Globus klapanlarini o'rnatishda odatda yo'nalish talablari mavjud. Quvurdagi muhitning oqim yo'nalishi odatda valf o'rindig'i porti orqali pastdan yuqoriga oqadi, biz buni ko'pincha "past, baland" deb ataymiz. Buning maqsadi suyuqlik qarshiligini kamaytirish va ochishda kuchni tejashdir. Va yopiq holatda, vana poyasi va qadoqlash trubkasi vosita bilan aloqa qilmaydi, bu esa vana poyasi va o'rash trubkasi shikastlanmasligi yoki oqmasligini ta'minlaydi.
Afzalliklar
Elektr globus klapan ochiq holatda bo'lgandan so'ng, uning valf o'rindig'i va valf diskining muhrlangan yuzasi o'rtasida hech qanday aloqa yo'q, shuning uchun uning muhrlanish yuzasining mexanik aşınması kichik, chunki ko'pgina elektr globus klapanlarining valf o'rindig'i va valf diski ta'mirlash nisbatan oson. Yoki muhrlash elementini almashtirishda quvur liniyasidan butun valfni olib tashlashning hojati yo'q, bu vana va quvur liniyasi bir-biriga payvandlangan holatlar uchun juda mos keladi. Eng aniq afzallik shundaki, ochilish va yopish jarayonida, chunki valf diski va vana tanasining muhrlangan yuzasi o'rtasidagi ishqalanish eshik klapanidan kichikroq bo'lib, u aşınmaya bardoshli. Ochilish balandligi odatda valf o'rindig'i kanali diametrining atigi 1/4 qismini tashkil qiladi, shuning uchun u eshik klapanidan ancha kichikdir. Odatda valf tanasi va valf diskida faqat bitta muhrlangan sirt mavjud, shuning uchun ishlab chiqarish jarayoni nisbatan yaxshi va uni saqlash oson. Ushbu turdagi valflardan o'tayotganda muhitning oqim yo'nalishi o'zgaradi, shuning uchun elektr globus klapanining oqim qarshiligi boshqa valflarga qaraganda yuqori.
