Globus klapan
Umumiy koʻrinish
To'xtatuvchi valfning ochilish va yopish qismi (Globe Valve) tiqin shaklidagi disk bo'lib, muhrlangan yuzasi tekis yoki dengiz konusli va disk valf o'rindig'ining markaziy chizig'i bo'ylab chiziqli harakat qiladi. Vana novdasining harakatlanish shakli (umumiy nomi: qorong'i novda), shuningdek, havo, suv, bug ', turli xil korroziv vositalar, loy, moy, suyuq metall va radioaktiv muhit. oqim. Shuning uchun, bu turdagi o'chirish valfi kesish yoki tartibga solish va tushirish uchun juda mos keladi. Ushbu turdagi klapanlarning klapan poyasining ochilish yoki yopilish zarbasi nisbatan qisqa bo'lgani uchun va u juda ishonchli kesish funktsiyasiga ega va valf o'rindig'i ochilishining o'zgarishi valf diskining zarbasiga mutanosib bo'lgani uchun u oqimni sozlash uchun juda mos keladi.
Past bosimli globus vana seriyasi
Valf modeli: J41W/HN J941W/HYJ9B41W/H/Y
Vana korpusining materiali:
C karbonli po'lat
P xrom nikel kosali po'lat
R xrom nikel platina po'latdir
Men xrom-nikelli po'lat
Qo'llaniladigan harorat:<425C ≤550C
Nominal bosim: 1,6, 2,5, 4,0, 6,4, 10Mpa
J41W/H/Y-16,J941W/H/Y-16, J9B41W/H/Y-16
O'rta va yuqori bosimli globus vana seriyasi
Valf modeli: J41W/H/Y J941W/HY J9B41W/HY
Vana korpusining materiali:
C karbonli po'lat
P xrom nikel po'latdir
R xrom nikel platina kosa po'lat
lxrom-nikelli po'lat
Qo'llaniladigan harorat: 425 darajadan kam yoki teng 550C dan kam yoki teng
Nominal bosim: 1,6, 2,5, 4,0, 6,4, 10Mpa
J41W/H/Y-25,J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40,J941W/H/Y-40, J9B41W/H/Y-40
Yuqori harorat va yuqori bosimli globus vana seriyasi
Valf modeli: J41W/H/Y J941W/HY J9B41W/HY
Vana korpusining materiali:
C karbonli po'lat
P xrom nikel kosali po'lat
R xrom nikel platina po'latdir
lxrom-nikelli po'lat
Qo'llaniladigan harorat: 425C dan kam yoki teng 550C dan kam yoki teng
Nominal bosim: 1,6, 2,5, 4,0, 6,4, 10Mpa
J41W/H/Y-64,J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100,J941W/H/Y-100, J9B41W/H/Y-100

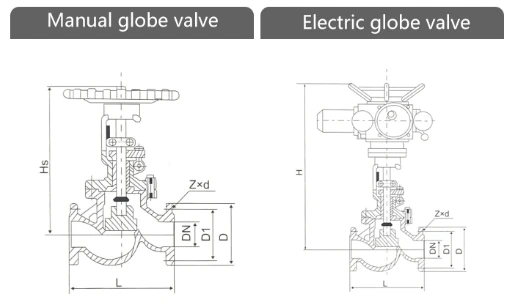

Elektr/qo'lda globus vana seriyasi
Vana modeli: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57 J961Y-P57
Vana korpusining materiali:
C karbonli po'lat
V xrom vanadiyli po'lat
Qo'llaniladigan harorat:<450°C ≤555°C≤570°C
Nominal bosim: 20, 25, 32, 42Mpa
Ish bosimi: 10, 14, 17, 25Mpa
J61H/Y,J961H/Y
J61-P55,J61-P57,J961-P55, J961-P57
