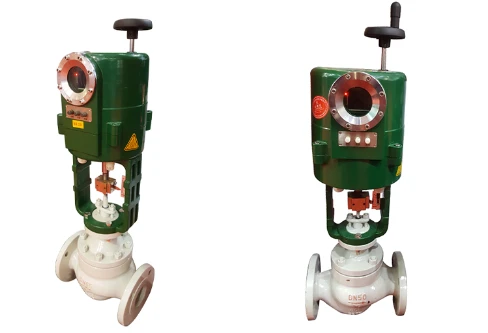

Elektron modulyatsiya qiluvchi nazorat valfi
Umumiy koʻrinish
Boshqarish valfi deb ham ataladigan tartibga soluvchi valf, jarayon tizimidagi suyuqlik oqimini o'zgartirish uchun quvvat ishlatishdan foydalanadigan qurilma. Xalqaro elektrotexnika komissiyasi (IEC) tartibga soluvchi valfni [chet elda nazorat valfi deb ataladi] quyidagicha belgilaydi: "U aniq komponentni, texnologik suyuqlikning oqim tezligini o'zgartiruvchi ichki valf tanasi komponentini va bir yoki bir nechta aktuatorni o'z ichiga oladi. ulangan. aktuator boshqaruv komponenti tomonidan yuborilgan signalga javob berish uchun ishlatiladi. Tartibga soluvchi klapan aktuator va valf komponentidan iborat bo'lib, u signal bosimiga mos keladigan harakatni hosil qiladi Vaqti-vaqti bilan harakatlanadigan novda, shu bilan tartibga soluvchi valfning valf yadrosini harakatga keltiradi, vana komponenti tartibga soluvchi klapanning tartibga soluvchi qismidir, u drossel maydonini o'zgartirish uchun aktuatorning surish tayog'ini almashtirish orqali to'g'ridan-to'g'ri o'zaro ta'sir qiladi. tartibga solish maqsadiga erishish uchun tartibga soluvchi valflar, asosan, energiya manbalariga ko'ra pnevmatik tartibga soluvchi vanalar, elektr tartibga soluvchi valflar va gidravlik tartibga soluvchi valflarga bo'linadi. Farqi ular bilan jihozlangan aktuatorda. Pnevmatik boshqaruv valfi quvvat manbai sifatida siqilgan havodan foydalanadi va pnevmatik aktuator bilan jihozlangan. Elektr boshqaruv valfi quvvat manbai sifatida elektr energiyasidan foydalanadi va elektr aktuator bilan jihozlangan; gidravlik nazorat valfi quvvat manbai sifatida gidravlik bosimdan foydalanadi va gidravlik aktuator bilan jihozlangan. Ehtiyojlarga ko'ra, tartibga soluvchi valf uni ishlatish uchun qulayroq va to'liqroq ishlashi uchun turli xil aksessuarlar bilan jihozlanishi mumkin. Ushbu aksessuarlarga vana joylashtiruvchilari, qo'l g'ildiragi mexanizmlari, elektr konvertorlari va boshqalar kiradi.
Valf tanasi shakli
To'g'ridan-to'g'ri valf tanasi orqali
To'g'ridan-to'g'ri klapan tanasi silliq ichki devorlarga va teng kesmalarga ega bo'lgan S oqimli kanalga ega. Kichik bosim tushishi, katta oqim tezligi va silliq oqim xususiyatlariga ega.
Burchakli valf tanasi
Burchakli valf tanasi to'g'ridan-to'g'ri valf tanasi bilan butunlay bir xil, faqat uning shakli to'g'ri burchakli. U ixcham tuzilish, oddiy oqim yo'li va past qarshilik xususiyatlariga ega. Ayniqsa, oson kokslash, oson tiqilib qolish va yuqori viskozite kabi ish sharoitlari uchun javob beradi.
Uch tomonlama valf tanasi
Uch tomonlama valf tanasi ikki turga bo'linadi: konverging va yo'naltiruvchi. U asosan proportsional sozlash yoki bypassni sozlash uchun ishlatiladi. U kam joy egallaydi va arzon narxga ega.
Z tipidagi valf tanasi
Z shaklidagi valf tanasi asosan yuqori bosimli ish sharoitlariga mos keladi. U integral zarbdan qilingan va yaxshi bosimga chidamliligiga ega. Ichki oqim yo'li oddiy va vorteks, teskari oqim va boshqa hodisalarga moyil emas. Yuqori bosimli differentsial sharoitlarda chaqqon bug'lanish va kavitatsiya ehtimolini kamaytiring.
Valf qopqog'i shakli
Standart valf qopqog'i
Standart valf qopqog'i normal haroratli yuqori valf qopqog'idir. Vana qopqog'ining materiali vana tanasi va aktuatorni yopish rolini o'ynaydigan valf tanasi bilan mutlaqo bir xil. Ishlash harorati: -30 daraja -260 daraja
Yuqori haroratli valf qopqog'i
Yuqori haroratli valf qopqog'i yuqori haroratli ish sharoitlari uchun maxsus mo'ljallangan. Vana qopqog'i va atrofdagi havo orasidagi aloqa maydoni issiqlikni tarqatish uchun issiqlik qabul qiluvchi orqali oshiriladi. U qadoqlash va aktuatorni samarali himoya qilishi mumkin. Ishlash harorati: +230 daraja -530 daraja
Past haroratli kengaytiriladigan valf qopqog'i
Past haroratli uzaytiruvchi valf qopqog'i past haroratli sharoitlarda (suyuq kislorod, suyuq azot) ommaviy axborot vositalari uchun javob beradi. Ushbu turdagi yuqori valf qopqog'i o'rash va aktuatorni samarali himoya qilishi mumkin. Standart material 304 yoki 316. Turli xil kengayish koeffitsientlari bo'lgan materiallar ham ish sharoitlariga ko'ra ishlatilishi mumkin. Ishlash harorati: -196 daraja -45 daraja
Metall ko'rgichli muhrlangan valf qopqog'i
Muhitni tashqi dunyodan izolyatsiya qilish va klapan poyasining yuqoriga va pastga harakatlanishini ta'minlash uchun metall ko'rgichli muhrlangan valf qopqog'i zanglamaydigan po'latdan yasalgan ko'rgich komponenti bilan jihozlangan. Bundan tashqari, muhitning oqishi natijasida chiqindilar, baxtsiz hodisalar yoki atrof-muhit ifloslanishiga olib kelmasligini ta'minlash uchun yuqori valf qopqog'ining ichiga standart plomba qutisi joylashtirilgan. Ishlash harorati: -60 daraja -530 daraja
Valf korpusi materiallarini tanlash
Yuqori haroratli materiallar
Yuqori haroratli material sifatida yuqori haroratli quvvat, yuqori haroratlarda metallografik strukturaning o'zgarishi va korroziyaga chidamliligi to'liq hisobga olinishi kerak. Qotishma po'latdan yasalgan materiallarda odatda xrom, nikel va molibden elementlari bo'lishi talab qilinadi. Bundan tashqari, yuqori haroratlarda va balandliklarda po'lat vodorod bilan korroziyaga uchraydi, bu odatda dekarburizatsiya va mo'rtlashuvga olib keladi. Po'latga xrom, nikel va molibden kabi metall elementlar qo'shilgandan so'ng, u po'latning vodorod korroziyaga chidamliligini yaxshilash uchun uglerod elementlari bilan birlashadi.
Kriogen materiallar
Past haroratli materiallarni tanlashda materialning past haroratli ta'sir qiymatini to'liq hisobga olish kerak, shuningdek, past haroratlarda materialning qattiqligini pasaytirish mo'rtlik muammosi. Shuning uchun past harorat sharoitida ishlatiladigan materiallar past haroratlarda etarli darajada qattiqlikka ega bo'lishi kerak. Turli haroratlarda valflar uchun tanlangan po'lat materiallar xavfsiz va ishonchli bo'lishi uchun tegishli haroratlarda standartlarda belgilangan zarba energiyasiga javob berishi kerak. Ostenitik zanglamaydigan po'latdan nisbatan barqaror past haroratli mexanik xususiyatlarga ega, shuning uchun u tez-tez ishlatiladi.
Kavitatsiyaga chidamli material
Suyuqlik suyuqlik bo'lsa, ayniqsa bug'lanish yoki kavitatsiya sodir bo'lganda, materialning kavitatsiyaga chidamliligini to'liq hisobga olish kerak. Kavitatsiyaga chidamli materiallar asosan ikki turga bo'linadi: a. Yuqori qattiqlikdagi materiallar. (issiqlik bilan ishlov berish qattiqlikni oshiradi); b. Kuchli oksidli qatlam, qattiqlik va charchoq kuchiga ega materiallar. (Yuza issiqlik bilan ishlov berish materialning sirt qattiqligini yaxshilaydi); c. Qisman qotib qolgan materiallar. (yuzaki ishlov berish);
Korroziyaga chidamli materiallar
Metall materiallarning korroziya miqdori odatda umumiy korroziya, yoriqlar korroziyasi, intergranular korroziya, teshik korroziyasi, kuchlanish korroziyasi va boshqalarga bo'linadi. Hech qanday material korroziyaning barcha turlariga bardosh bera olmaydi. Darhaqiqat, materiallarning korrozivligi suyuqlikning turi, konsentratsiyasi va harorati, shuningdek, suyuqlik tarkibida oksidlovchi moddalar va oqim tezligi va boshqalar mavjudligi bilan bog'liq bo'lib, bu materiallarni tanlashni murakkablashtiradi. Nazorat klapanlari uchun tez-tez ishlatiladigan korroziyaga chidamli materiallar asosan PTFE va F46 kabi qoplama materiallari yoki qimmatroq ostenitik zanglamaydigan po'lat, 20 # qotishma po'lat, Hastelloy B, Hastelloy C va titan kabi maxsus metallardir.
Valfning ichki komponentlari materiallari
Qattiqlashuvni davolashning asosiy usullari
Keng tarqalgan ishlatiladigan vana ichki komponentlari SUS304, SUS316, SUS316L, SUS410, SUS420 va boshqalar bo'lib, turli xil suyuqlik sharoitlariga muvofiq qayta ishlanadi. Kavitatsion suyuqliklarni, qattiq zarrachalarni o'z ichiga olgan suyuqliklarni va yuqori harorat va yuqori bosimli vaziyatlarni nazorat qilish uchun ular qattiqlashtirilishi kerak. valfning ishlash muddatini uzaytirish uchun davolash.
Issiqlik bilan ishlov berish
a.304/316 qattiq eritma bilan ishlov berish Ushbu seriyali materiallar ostenitik zanglamaydigan po'latdir va asosan muhit korroziv bo'lgan ish sharoitida yoki past haroratli holatlarda qo'llaniladi. Muhit juda korroziy bo'lsa, eritma bilan ishlov berish kerak. Eritma bilan ishlov berishning maqsadi materialning qattiqligi va korroziyaga chidamliligini oshirishdir. Harorat diapazoni -196~530 daraja
b.410/420 söndürme va temperatura bilan ishlov berish (söndürme + temperleme) Ushbu seriyali material martensitik zanglamaydigan po'latdir, u mukammal kavitatsiyaga chidamli materialdir. Yuqori harorat va yuqori bosim farqli vaziyatlarda foydalanilganda uni so'ndirish va haroratni pasaytirish kerak. Söndürme va temperli ishlov berishning maqsadi materialning qattiqligini sezilarli darajada yaxshilash va og'ir ish sharoitida xizmat muddatini uzaytirishdir. Harorat diapazoni -45~425 daraja
c.17-4PH yog'ingarchilik bilan qotish bilan ishlov berish Zanglamaydigan po'latning kimyoviy tarkibiga har xil turdagi va miqdorda mustahkamlovchi elementlar qo'shiladi va yog'ingarchilik bilan qotib qolish jarayonida har xil turdagi va miqdordagi karbidlar, nitridlar, karbidlar va intermetall birikmalar cho'ktiriladi, bu nafaqat po'latning mustahkamligini yaxshilaydi, balki etarli darajada mustahkamlikni saqlaydi. Yog'ingarchilikning qattiqlashishi deb ataladigan yuqori quvvatli zanglamaydigan po'latdan yasalgan turdagi. Harorat diapazoni -45~425 daraja
Yuzaki qattiqlashuvni davolash
Yuzaki issiqlik bilan ishlov berish ikki toifaga bo'linadi: sirtni söndürme va sirt kimyoviy issiqlik bilan ishlov berish. a. Olovli isitish sirtini o'chirish, kontaktli elektr isitish sirtini o'chirish, indüksiyon isitish yuzasini söndürme va hokazo. b. Karburizatsiya, nitridlash, karbonitrlash, xromni borlash, misni infiltratsiyalash va boshqalar.
Yuzaki ishlov berish
Stellit qoplamasi (asosiy komponentlar Co, Cr, W) mukammal korroziyaga chidamliligi bilan tez-tez ishlatiladigan qattiqlashtiruvchi davolash usuli hisoblanadi. Stellit qoplamasining ikkita usuli mavjud: to'liq qoplama va qisman qoplama. Muayyan qoplama usuli uchun standart qoidalar yo'q. Odatda suyuqlikning turli bosimi va haroratiga va suyuqlikda zarrachalar mavjudligiga bog'liq. Sirtni payvandlash turlari quyidagilardan iborat:
Valfdagi muhrlash materiallarini tanlash
Balanslangan muhrlanish halqasiga kirish
Bahor bilan ishlaydigan PTFE qistirmalari U shaklidagi PTFE ichida maxsus bahorga ega bo'lgan yuqori samarali muhrlardir. Tegishli kamon kuchi va tizim oqimi bosimi muhrlangan sirtni tashqariga chiqaradi va juda zo'r muhrlanish effektini yaratish uchun muhrlangan sirtni muloyimlik bilan bosing. Sızdırmazlık yuzasi optimal darajada qisqa va qalin bo'lib, ishqalanishni kamaytiradi va xizmat muddatini uzaytiradi.
