Vana tanasi parametrlari
Nominal hajm (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Valf yashash diametri (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Nominal Oqim Koeffitsienti (KV) | Yagona joy | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
Sleeve | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
Ruxsat berilgan bosim (MPa) | Yagona joy | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
Sleeve | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
Nominal bosim (MPa) | 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0 | |||||||||||||
Belgilangan harakat (mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
Bonnet | Yuqori harorat formasi (+ 250 ~ + 450 ℃), past harorat formasi (-40 ~ -196 ℃), bellows Seal formasi (-40 ~ + 350 ℃) | |||||||||||||
Bonn turi | Boltni siqish | |||||||||||||
Shlangi qopqog'i | V turi PTFE plomba, V turi moslashuvchan grafit plomba | |||||||||||||
Tana materiali | Karbonli po'latdan (WCB, WCC), zanglamas po'latdan (CF8, CF8M, CF3, CF3M, Duplex zanglamas po'latdan 2520) | |||||||||||||
Trim parametrlari
Tuzilishi | Bir martali ishlatiladigan plunger tipidagi makaralar, qisma tipdagi makaralar |
Oqim xususiyatlari | Lineer, teng foiz |
Trim materiallari | Zanglamas po'latdan (304, 316, 316L) |
Issiq teglar: elektr regulyatori, Xitoy, ishlab chiqaruvchilar, etkazib beruvchilar, zavod, sotib olish, narx, kotirovka
Tegishli aktuator parametrlari quyidagicha:
Aktuator modeli | Import (Rotork, Siemens, AUMA, Westbosch) va boshqa mijozlar tomonidan belgilangan brendlar |
Asosiy texnik parametrlar | Quvvat manbai kuchlanishi: AC 220V, AC 380V; Maxsus buyurtma DC 24V; (boshqalar) |
Kirish signali: 4-20mA yoki 1-5V • DC, Chiqish signali: 4-20mA • DC; Maxsus maxsus RS485 aloqa interfeysi | |
Himoya darajasi: Umuman, IP65, portlash xavfli belgisi: ExdIIBT4 (ixtiyoriy BT6, CT4, CT6), Hand Function: | |
Atrof-muhit harorati: -25 ~ + 70 ℃, Media harorati: ≤95% |
Ishlash indekslari
Mavzu | Indeks qiymati | ||
Asosiy xato% | ± 1.0 | ||
Qaytish xatosi% | 1.0 | ||
O'lik zonalar% | 1.0 | ||
Boshlanish nuqtasi va oxirgi nuqta orasidagi xato% | Yoqish; ishga tushirish | Boshlanish nuqtasi ± 2,5 | Tugash nuqtasi ± 1,0 |
Boshlanish nuqtasi ± 2,5 | Tugash nuqtasi ± 1,0 | ||
O'chirmoq | Boshlanish nuqtasi | ± 1.0 | |
Tugash nuqtasi | ± 1.0 | ||
Nomlangan sayohat farq% | ≤1.0 | ||
Qochish L / s | 0,01% × Valf Nominal Imkoniyatlarni | ||
Sozlanishi oralig'i R | 30: 1 | ||
Mahsulotning umumiy ko'rinishi

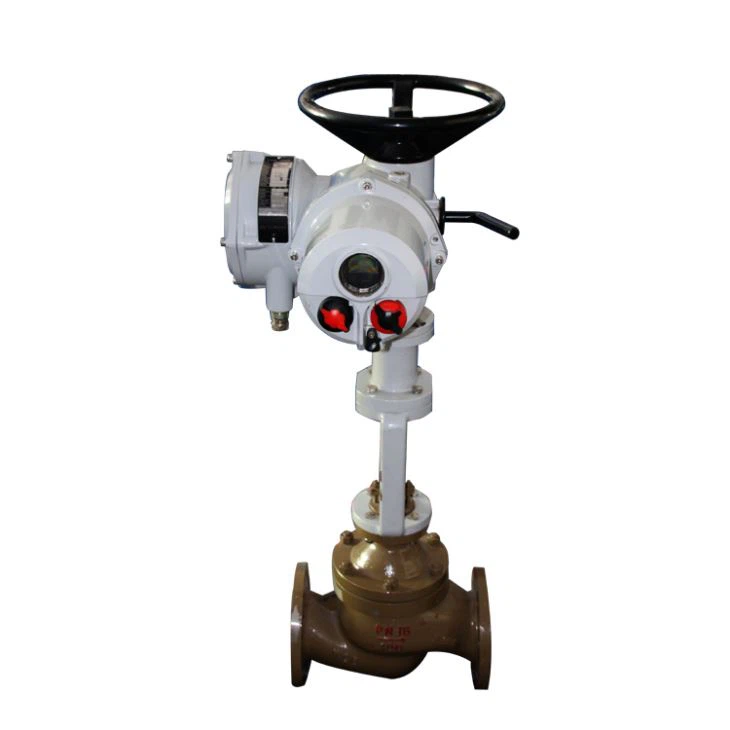

Elektr regulyatorli vana seriyali IQseries liniyali elektr o'tkazuvchanligi va regulyativ valfi bilan birlashtirilgan.
Elektr aktuator bosim, oqim, harorat va suyuqlik darajasi kabi jarayon parametrlarini sozlash uchun valf yadrosini mos ravishda harakatga keltiruvchi eksenel qisqichni chiqaradi. Vana tanasi ixcham tuzilishi, kichik bosim pasayishi halokati, katta oqim, keng sozlanishi oraliq, oqim xarakterli egri yuqori aniqligi va IEC534-1-1976 standartiga javob beradi. Valf yadro yo'riqnomasi maydoni katta, zarba qarshiligi yaxshi, qo'ltiq oqishi ANSIB16.106 standartiga mos keladi.
Aktuator kuch va kuchaytirgich bilan ishlaydigan harakatlantiruvchi kuchdir. Valf qism qismi o'rta oqimni tartibga soluvchi muhit bilan bevosita aloqa qiladigan, sozlovchi qismdir.
ZRLP tipli bitta valf yopishtiruvchi sirtni qabul qiladi, shuning uchun qochqinning miqdori oz, ammo ustidagi muvozanatsiz siqilish katta, bu kichik bosim farqi uchun mos keladi. ZRLN tipidagi ikkita muhrlangan strukturaga ega bo'lgan ikki tomonlama vana, shuning uchun qochqinning miqdori katta, ammo ularning valentlarning ustuniga tebranishdagi roli past bo'ladi, bosim farqi shtutserli valf bilan solishtirganda, valf Ushbu vanalar klassik sanoat, neft, metallurgiya, elektrostantsiya va boshqa sanoat tarmoqlarida keng qo'llaniladi.
