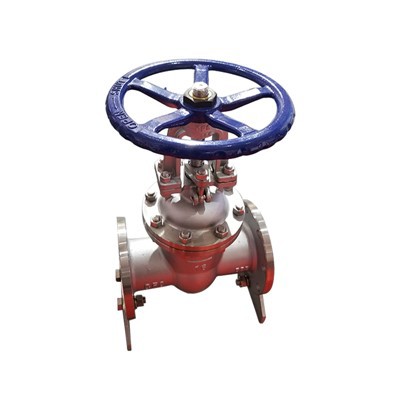

Quyma temir qo'lda eshik valfi
Mahsulot tafsilotlari
Ishlash printsipi
Darvoza klapanining eshik plitasi vana poyasi bilan chiziqli harakat qiladi. Odatda ko'taruvchi novda trapezoidal ip mavjud. Vana ustki qismidagi gayka va valf korpusidagi yo'naltiruvchi truba orqali aylanish harakati chiziqli harakatga o'zgaradi, ya'ni ish momenti chiziqli harakatga o'zgaradi. ish kuchi uchun.
Eshik valfi yopilganda
Sızdırmazlık yuzasi faqat o'rta bosim bilan muhrlanishi mumkin, ya'ni o'rta bosimga tayanib, sızdırmazlık yuzasining muhrlanishini ta'minlash uchun boshqa tomondan valf o'rindig'iga eshikning muhrlangan yuzasini bosib, bu o'z-o'zidan amalga oshiriladi. muhrlash. Ko'pgina eshik klapanlari majburiy muhrlanishni qabul qiladi, ya'ni vana yopilganda, muhrlangan sirtning muhrlanishini ta'minlash uchun eshik plitasini vana o'rindig'iga majburlash uchun tashqi kuchga tayanish kerak.
Eshik valfi ochilganda
Darvozani ko'tarish balandligi vana diametrining 1: 1 barobariga teng bo'lsa, suyuqlik kanali to'liq to'siqsiz, lekin ish paytida bu holatni kuzatib bo'lmaydi. Haqiqiy foydalanishda, valf novdasining yuqori qismi belgi sifatida, ya'ni ochilmaydigan holat, uning to'liq ochiq holati sifatida ishlatiladi. Haroratning o'zgarishi sababli qulflash hodisasini ko'rib chiqish uchun valf odatda yuqori holatga ochiladi va keyin to'liq ochiq valf holati sifatida 1/2-1 burilish orqaga tortiladi. Shuning uchun valfning to'liq ochiq holati eshikning holati (ya'ni zarba) bilan belgilanadi.
Xususiyatlari
Engil vazn: tanasi yuqori sifatli egiluvchan qora quyma temirdan yasalgan bo'lib, u an'anaviy eshik klapanlariga qaraganda 20% dan 30% gacha engilroq va o'rnatish va saqlash oson.
Yassi taglikli eshik o'rindig'i: an'anaviy eshik klapanlari ko'pincha suv bilan yuvilgandan so'ng quvurni suv bilan yuvgandan so'ng vana tagidagi truba ichida to'plangan toshlar, yog'och bloklar, tsement, temir parchalari, qoldiqlari va boshqalar kabi begona narsalarga ega bo'ladi mahkam yopilmasligi sababli oqishga olib keladi. Elastik o'rindiqli muhr eshigi klapanining pastki qismi suv quvurlari mashinasi bilan bir xil tekis pastki dizaynni qabul qiladi, bu esa qoldiqlarning to'planishiga olib kelishi oson emas va suyuqlikning silliq oqishini ta'minlaydi.
Umumiy kauchuk qoplama: Darvoza umumiy ichki va tashqi qoplama uchun yuqori sifatli kauchukdan foydalanadi. Evropaning birinchi darajali kauchuk vulkanizatsiya texnologiyasi vulkanizatsiyalangan eshikni aniq geometrik o'lchamlarni ta'minlashga imkon beradi va kauchuk va egiluvchan quyma eshik mahkam bog'langan va tushish oson emas va yaxshi elastik xotira. suv
Nozik quyma valf tanasi: Vana tanasi nozik quyma bo'lib, aniq geometrik o'lchamlar valf tanasi ichida hech qanday tugatish ishlarisiz valfning muhrlanishini ta'minlaydi.
Umumiy talablar
1. Yumshoq muhrlangan eshik klapanlarining texnik xususiyatlari va toifalari quvur liniyasi loyiha hujjatlari talablariga muvofiq bo'lishi kerak.
2. Yumshoq muhr eshik klapanining modeli milliy standart raqam talablari bilan ko'rsatilishi kerak. Agar u korxona standarti bo'lsa, modelning tegishli tavsifi ko'rsatilishi kerak.
3. Yumshoq muhrlangan eshik klapanining ish bosimi quvur liniyasining ish bosimidan kattaroq yoki unga teng bo'lishi kerak. Narxga ta'sir qilmasdan, vana bardosh bera oladigan ish bosimi quvur liniyasining haqiqiy ish bosimidan kattaroq bo'lishi kerak. Yumshoq muhrlangan eshik klapanining har ikki tomoni yopilganda unga bardosh bera olishi kerak. Oqishsiz valfning ish bosimidan 1,1 marta; vana ochiq bo'lsa, valf tanasi ikki marta valf ish bosimiga bardosh berishi kerak.
4. Yumshoq muhr eshik klapanlarini ishlab chiqarish standarti u asoslangan milliy standart raqamini ko'rsatishi kerak. Agar u korxona standarti bo'lsa, korxona hujjati sotib olish shartnomasiga ilova qilinishi kerak.
Standart sifat
1. Vana tanasi materiali asosan quyma temir, quyma po'lat, zanglamaydigan po'lat va 316L bo'lishi kerak va quyma temirning sinfi va haqiqiy fizik va kimyoviy sinov ma'lumotlari ko'rsatilishi kerak.
2. Vana novdasi materiali zanglamaydigan po'latdan yasalgan bo'lishi kerak (2CR13). Katta diametrli klapanlarda zanglamaydigan po'latdan o'rnatilgan novdalar ham bo'lishi kerak.
3. Yong'oq materiali alyuminiy guruch yoki quyma alyuminiy bronza bo'lib, uning qattiqligi va mustahkamligi valf novdasidan kattaroqdir.
4. Vana novdasi vtulka materialining qattiqligi va mustahkamligi vana poyasining qattiqligidan katta bo'lmasligi kerak va suvga botirilganda vana poyasi va vana tanasi bilan elektrokimyoviy korroziyaga olib kelmasligi kerak.
