Chorak - elektr ishtiroki

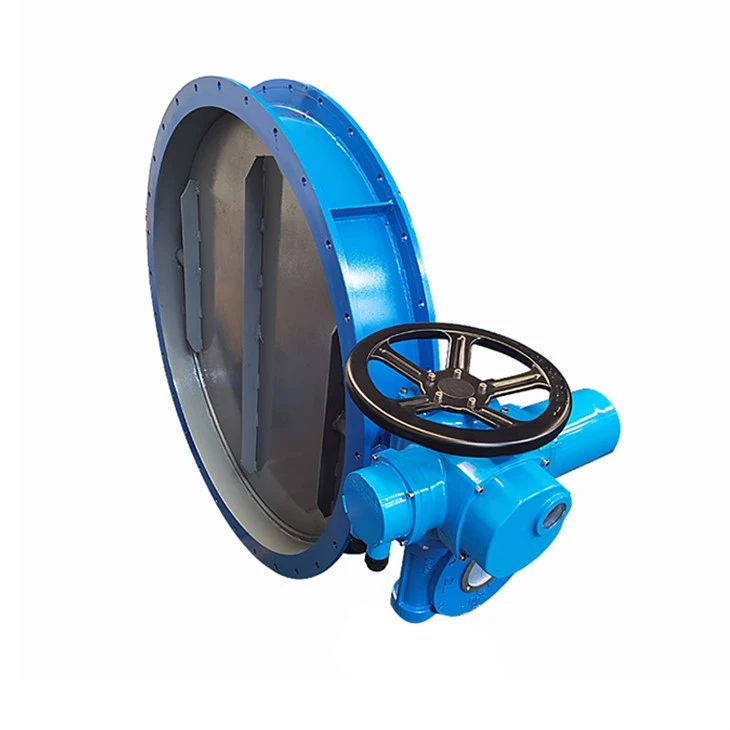

Elektr dam oluvchi klapan asosan ishlab chiqariladi va markaziy kapalak plitasi va qisqa tarkibiy po'lat po'latdagi plastinni payvandlashning yangi tuzilishi bilan ishlab chiqariladi. Bu ixcham tuzilish, engil vazn, kichik oqimlarning qarshiligi, katta oqim balandligi, yuqori haroratni kengaytirish ta'siridan qochadi va ishlash oson. Tananing, ishonchli operatsiya, uzoq xizmat ko'rsatish muddati yo'q. Uni bir nechta pozitsiyalarga o'rnatilishi mumkin va o'rtadagi oqim yo'nalishi ta'sir qilmaydi.
Vazifalar
To'lovli valfning to'liq yopiqligi uchun to'liq ochilgan burchak odatda 90 darajadan kam. Yeirin va kapalaklar va kapalakning o'zlari o'zlarini - qulflash qobiliyatiga ega emaslar. Kelebek plitasini joylashtirish uchun, valf novdasiga qurtka jihoz qutisini o'rnatish kerak. Quril bo'shliq qutisidan foydalanish nafaqat kapalak plitasi - har qanday holatda kapalak plitasini to'xtatish va kapalak plitasini to'xtatish, shuningdek, valfning ishlash ko'rsatkichini yaxshilash. Sanoat kapalakining yuqori qismidagi va yuqori haroratli bosimli diametr, katta valfli bosimli diametr, katta valfli bosimli diametrli, kauchuk halqa o'rniga temir uzukli diametrli valfli organ. Katta yuqori - Haroratli plastinka plastinka payvandlash va asosan - harorat ommaviy axborot vositalari uchun tutun va havo kanallarida ishlatiladi.
Damper Vana uchun ehtiyot choralari
Quvurlar tarmog'ida damper kapalakining klapanining o'rnatish holati va trubk tarmog'ining tartibi, shuningdek, valfdan foydalanishga ta'sir qiladi. Yirik tutun va changli quvurlar ochilgan valfning oxirida yoki valfi yonish burchagida yopiq huni bilan bezatilgan. Doimiy changni olib tashlash ortiqcha chang to'planishining oldini olishi mumkin, bu kapalak plitasining aylanishiga foyda keltiradi. Damper kapalaki klapanlarini o'rnatishda bir nechta muammolarga e'tibor berish kerak
1
2. Vala uzun quvurga o'rnatilganda, qo'llab-quvvatlash ramkasi o'rnatilishi kerak.
3. Valmni o'rnatishda, chunki bu er osti plitasining ochilishi - O'rta oqim stavkasining oqishi uchun to'lanishi kerak bo'lgan quvur tarmog'ining oqimining oqishi bilan bog'liq bo'lishi kerak. past - Harorat yopishqoq chang to'planishi. Agar quvurning devorining harorati qizartirilgan gazning shudgoridan yuqori bo'lsa, u isitiladigan quvur devoriga kislota bug'ining kondensatsiyasidan saqlanadi va oltingugurt trioysidining avlodining avlodini nazorat qila oladi, shuning uchun klapan samaraliroq bo'ladi.
Damper kapalakining klapanlari gorizontal, vertikal va burchaklar kabi gaz quvurining dizayniga qarab turli pozitsiyalarda o'rnatilishi mumkin. Umuman olganda, vertikal quvurlarda o'rnatilgan damper kapalaki klapanlar yaxshiroq natijalarga erishadi va gorizontal quvurlar va burchaklar eng yomon ta'sirga ega. Valvning ikkala tomonidagi burchaklar va chiqish joylari va changni to'sib qo'yish va vanm energiyasini oshirishga olib keladi.

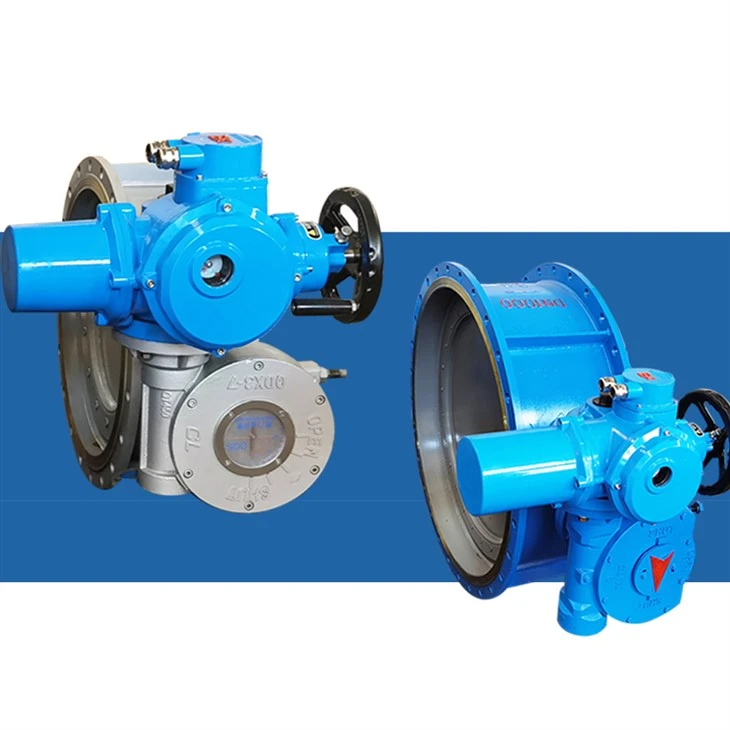

Mahsulot displeyi
Elektr aktyatorlarining xususiyatlari
Ushbu seriyali elektr va live aktuator quyidagi xususiyatlarga ega:
• ixcham va mustahkam qurilish, engil vazn.
• Mavzuncha o'zgarishi (ko'p {{{- burilish: 100-3500nm).
• Qattiq sanoat muhitiga nisbatan tashqi yuqori harorat bo'yoq qoplamasi bilan ichki va tashqarisidagi qattiq anadlangan alyuminiy uy-joy.
• Axlatlar radial muhrlar va - halqalarni suv o'tkazmaydigan IP67 va ixtiyoriy suv o'tkazmaydigan lp68 uchun himoya qiladigan halqalarni ishlatadi.
• LOSO5211 standart.
• U avtomatik ravishda bosqichma qiladi va tuzatadi. Avtomatik bosishning amalga oshishining oldini olish huquqi uskunalar xavfsizligini himoya qiladi.
• ortiqcha yuk holatida xavfsiz ishlashni ta'minlaydigan ishonchli mexanik momentni sezish tizimi.
• Katta o'lchamdagi deraza va indikator masofadan turib ko'rsatadigan holatni yaxshiroq ko'rsatadi.
• Ishga olish va dala operatsiyasini ta'minlash uchun mahalliy pozitsiyalarni boshqarish variantlari soni.
Mahsulot tuzilishi
1. Terminal quti
Mustaqil muhrlangan terminal katakcha - maydonini uzatish paytida elektr ishlovchining elektr qismining yaxlitligini ta'minlaydi va mahsulotning portlashi - press talablariga javob beradi.
2. muhrlangan tuzilish
Aktuator Actuator to'liq suvga chidamli va changga chidamli ekanligiga ishonch hosil qilish uchun muhrlangan dizayn tuzilmasini qabul qiladi; Standart mahsulotni himoya qilish darajasi IP67 va eng yuqori daraja IP68 ga etib kelishi mumkin.
3. Energiya uzatish
Aktuatorning elektr uzatishi bronza qurti bilan qoplangan vatepti qurtidan iborat aniq kamayish mexanizmidan foydalanadi. Quruq evlyatsiya va qurtlar alohida qadimiy yashaydi, bu qurolning maksimal darajada maksimal darajada ajralib turadi va xizmat hayotini maksimal darajada oshiradi.
4. Chiqish interfeysi
Aktuatorning flji, ISO5210 / 5211-ga muvofiq (GB1122222 / 12223) standartlarga javob beradi, shuningdek, JB2920 standartlariga muvofiq bo'lgan flanjer interfeyslarini taqdim etadi va u Mijozlar talablariga muvofiq maxsus mos kelishi mumkin.
5. Chig'anoq asli {{1} korroziya
Aktuatorning tashqi yuzasi qattiq alyuminiy qotishmasi bilan qattiq bo'yoq plyonkasi va kuchli yopishishi bilan bo'yalgan. Bu kuchli UB qarshilik, korroziya qarshiligi va yuqori to'liqligi va eng yuqori to'liqligi va o'zini o'zi boshqarishning hayotini va o'z-o'zidan tozalash va tinimsiz qoplamali tozalash xususiyatlari va turli xil og'ir ishlab chiqarish muhitiga mos keladi.
6. Motor
Motorning eng yuqori momentini qabul qiladi, bu esa motor boshlanganidan so'ng tezda momentni tezda etib borishi mumkin va hayajonlanmaganda esa - - - dan oshmasligi kerak; Motordagi aniq harorat sensori mavjud va -} harorat chegarasi, motorning haddan tashqari qizib ketishidan qochish uchun etkazilgan zararni oldini olish uchun boshqaruv tizimi orqali o'rnatiladi.
7. LCD interfeysi
LCD interfeysi matnli ma'lumotlar, grafik elementlar va aktuator xususiyatlarini namoyish qilishi mumkin.
8. Boshqarish rejimini tanlash
"Rasm" tugmachasi "Rasm" - "Mahalliy" - "Mahalliy" - "Mahalliy" - "Mahalliy operatsiya" yoki mahalliy operatsiya yoki to'xtatish rejimini sozlash uchun ishlatilishi mumkin.
9. Mahalliy elektr ishi
"Open" - mahalliy operatsion qurilmaga "Yopish" dasturi mahalliy operatsion qurilmani ochish yoki yopish uchun foydalanish mumkin.
Elektr va nazorat
Nazorat usullari
Mahalliy boshqaruv: Opera Tion, infraqizil qatlamli operatsiya
Dcs
Masofaviy kommutatsiya Boshqarmasi: passiv quruq aloqasi, DC24V
Masofaviy analogni boshqarish: DC4-20ma ESD nazorati
Oxirgi operatsiyani boshqarish
Ikki - sim nazorati
FCS (dalada boshqaruv tizimi)
Chiqish signali
- OFF turida
6 ta mahkam bog'langan signal chiqishi, ixtiyoriy aniqlangan kontaktlar
Maxsus maxsus: kengaytirilgan 4 balli aloqa signalini chiqarish
Avtobus turi
Modulli tur
6 ta mahkam bog'langan signal chiqishi, ixtiyoriy aniqlangan kontaktlar
Analog fikr-mulohazalar: DC 4-20ma
Avtobusni boshqarish funktsiyasi:
Aloqa moduli mustaqil tuzilmalarni qabul qiladi, boshqa aloqa vositalari va turli aloqa protokoli tizimlari ehtiyojlarini qondirish uchun asosiy kengashga qo'shildi. Hozirda qo'llab-quvvatlanadigan aloqa protokollari, prous rtu, pombus {{{{{{{{{{{{1 {{{{1 {{1 {{{1 {{{{{{{1 {{{{{{{{1} DP V1 / Devicen (ixtiyoriy).
Infraqizil masofadan boshqarish funktsiyasi:
Aktuator Actuator qoplamasi orqali muhrlangan dialog oynasi orqali infraqizil masofadan boshqarish texnologiyasidan foydalanadi, bu esa aktuator qoplamasi ochmasdan muhrlangan dialog oynasi orqali ishlaydi. Hatto xavfli vaziyatlarda ham, yashirin masofadan boshqarish pulti parametrlarni sozlash va aktuatorning masofaviy ishlashi mumkin.
Oldikni o'lchash va himoya qilish
Aktuatorning haddan tashqari yukini himoya qilish va haqiqiy {{0} - Vaqtni o'zgartirishni ta'minlash uchun professional tarzda ishlab chiqilgan momentni o'lchash tizimi: (standart konfiguratsiyani) Mexanik momentni o'lchash mexanizmi etuklik, barqarorlik va ishonchlilikning afzalliklari mavjud. Biz uzoq masofaga qarab optimallashtirdik va uni optimallashtirdik va moment qurilmasiga sezgir va uning xizmatidagi hayot yaxshilandi. (Ixtiyoriy) Elektron moment o'lchash: haqiqiy {{3} motorli motorli va mikrokontroller bilan aniqlangan va mikrokontroller bilan to'liq o'lchash, aniq chiqish momenti bilan ishlash olinadi; Ushbu tizim tizimning ishonchliligini yaxshilaydigan mexanik kiyimlarni hisobga olish shart emas.
Motorni o'lchash va himoya qilish
Haddan tashqari qizib ketish: avtoulovdan tashqari haroratni himoya qilish qiymatidan oshganda, motor yugurish taqiqlanadi va dvigatelni qayta quritish signalizatsiyasi aks etadi. Haddan tashqari yuk va qisqa tutashuv: tuman Adining aniq kuchlanish konversiyasini konversiyalash chipi bilan joriy o'zgarishlarning aniq o'lchovini qondirish uchun mo'ljallangan; Ortiqcha yuklanish anti - Tegishli standartlarga javob beradi.
Bir zumda teskari himoya: Aktuator operatsiya paytida teskari kechikish texnologiyasidan foydalanish, Aktuator operatsiya davomida teskari nazorat texnologiyalaridan foydalangan holda, ularni mexanik uzatish qismlariga zarar etkazilishining oldini olish uchun kechikish tizimi to'xtatiladi va keyin teskari harakatni amalga oshiradi.
Elektron tormoz: modulli elektr ishtiroki valf, belgilangan valf pozitsiyasida o'lik zonani sozlash va elektron tormoz orqali to'xtashni ta'minlaydi.
Ulanish plitasi
Ko'tarmoq
Standart xususiyatlari
|
Himoya darajasi darajasi |
Standart IP67 |
|
Quvvatlantirish manbai |
Uch - fazasi AC380V - {}}} {}} {}}} - 460V 50 / 60HZ BIRINCHI FAZASI: AC24V AC24V 50 / 60Hz |
|
Bosim tsikl (- o'chirilgan) |
S2-15 daqiqa |
|
Boj tsikl (modulizatsiya) |
S4, 25% |
|
Izolyatsiya darajasi |
F |
|
Nazorat usuli |
Mahalliy boshqaruv / DCS / FCS (dalada boshqaruv tizimi) |
|
Motorni himoya qilish |
Haddan tashqari issiqlik / ortiqcha yuklash / qisqa tutashtirish / bir lahzali teskari / elektron tormozni himoya qilish |
|
Momentni himoya qilish |
Mexanik moment / elektron momentni himoya qilish |
|
Murabbo himoyasi |
Hindistondan himoya qilish uchun - quring |
|
Takrorlash xatosi |
± 1% dan kam yoki teng |
|
Asosiy xato chegarasi |
1% dan kam yoki unga teng |
|
O'lik zonani sozlash |
0,1% -9% sozlanishi mumkin |
|
Tashqi qoplama |
Yuqori haroratli bo'yoq |
|
Atrof-muhit harorati |
Standart: -20-+60 Rekmiylashtirish ixtiyoriy: -40-+70 ilmiy darajasi |
|
Atrof-muhit bilan namlik |
90% RH MAX MAXSUS (- kondensatsiyalangan) |
|
Portlash - Ko'rinish darajasi |
Exdi, ExDib Ii BT4, ExDib Ii CT4 (IECEX / ATEX) |
|
Vazifalar |
LCD-xitoy / Ingliz tilini ko'rsatish derazasi va mahalliy operatsiya funktsiyasi O'z-o'z fazasi ketma-ketligi aniqlovchi va fazaviyivni o'chirish Infraqizil sozlama va boshqarish O'z-o'zini tuting - diagnostika texnologiyasi Modbus Rtu, Profidbus DP, Xart, FF, Devicen (ixtiyoriy) |
|
Signal |
Javob: Uzoq passiv quruq kontakt, qisqa pulsni signal (dyuym) B: Uzoq passiv quruq aloqada, uzoq pulse (ushlab turing) C: Faol DC24V signallari D: AC220V signallari E: DC4-20ma signali |
|
Qayta aloqa signali |
Javob: Ochiq, yoping, to'xtatish signallari B: xato signali C: Valf lavozimidagi signal (DC4-20ma, DC1-5V, DC0-10V) D: masofadan boshqarish signallari |
Texnik ma'lumotlar
|
Model |
Chiqindi uzoqqa (Nm) |
Chiqindi tezlik (R / min) |
90 daraja sayohat vaqt (S) |
Maksimal dyemetri diametri (mm) |
Tanlash Fryz aktuator Model |
Motor kuch (Kw) |
Baholash hozirgi (A) |
|
Frydiq10 |
100 |
1 |
15 |
28 |
Fryz5 |
0.12 |
0.57 |
|
Frydq |
200 |
1 |
15 |
28 |
Fryz5 |
0.12 |
0.57 |
|
Frydig30 |
300 |
1 |
15 |
28 |
Fryz5 |
0.12 |
0.57 |
|
Frydip60 |
600 |
1 |
15 |
42 |
Fryz5 |
0.12 |
0.57 |
|
FryDQ90 |
900 |
0.75 |
20 |
42 |
Fryz10 |
0.25 |
1.03 |
|
FryDQ120 |
1200 |
0.75 |
20 |
42 |
Fryz10 |
0.25 |
1.03 |
|
Frydip200 |
2000 |
0.5 |
30 |
60 |
Fryz15 |
0.37 |
1.38 |
|
Frydip250 |
2500 |
0.5 |
30 |
60 |
Fryz15 |
0.37 |
1.38 |
|
Frydq300 |
3000 |
0.5 |
30 |
60 |
Fryz15 |
0.25 |
2.2 |
|
Frydq400 |
4000 |
0.5 |
30 |
60 |
Fryz15 |
0.25 |
2.2 |
|
Frydip500 |
5000 |
0.5 |
30 |
70 |
Fryz30 |
0.37 |
2.62 |
|
Frydip600 |
6000 |
0.5 |
30 |
80 |
Fryz30 |
0.37 |
2.62 |
|
Frydip800 |
8000 |
0.45 |
35 |
100 |
Fryz45 |
0.25 |
4 |
|
Frydq1000 |
10000 |
0.45 |
35 |
100 |
Fryz60 |
0.25 |
4.12 |
|
Frydq1200 |
12000 |
0.45 |
35 |
100 |
Fryz60 |
0.37 |
4.12 |
|
FryDQ1600 |
16000 |
0.4 |
38 |
120 |
Fryz90 |
0.37 |
5.25 |
|
Frydig2000 |
20000 |
0.4 |
38 |
120 |
Fryz90 |
0.25 |
5.25 |
|
Frydip3200 |
32000 |
0.3 |
50 |
160 |
Fryz120 |
0.25 |
7.9 |
|
Frydq4000 |
40000 |
0.3 |
50 |
160 |
Fryz180 |
0.37 |
8.87 |
|
Frydip5000 |
50000 |
0.26 |
58 |
160 |
Fryz250 |
0.37 |
12.05 |
|
Frydip6300 |
63000 |
0.26 |
58 |
180 |
Fryz350 |
0.25 |
15.6 |
|
Frydq8000 |
80000 |
0.26 |
58 |
180 |
Fryz500 |
0.25 |
20.5 |
|
Frydq12000 |
120000 |
0.24 |
63 |
220 |
Fryz500 |
0.37 |
20.5 |
|
FryDq16500 |
165000 |
0.187 |
80 |
240 |
Fryz650 |
0.37 |
24 |
O'lchamlari
Frydq chorak - to'g'ridan-to'g'ri o'rnatilgan elektr ishtiroki
|
Model |
D |
D1 |
N-M |
d |
N-b |
Birlamchi yuqish mexanizm |
Qurt Box nisbati |
0-90 daraja vaqt |
|
Frydip200 |
175 |
140 |
4-16 |
60 |
40 |
Z15-18 |
56:1/4 |
46 |
|
Frydq300 |
210 |
165 |
4-20 |
60 |
45 |
Z20-18 |
49:1/5 |
40 |
|
Frydq400 |
210 |
165 |
4-20 |
60 |
45 |
Z30-18 |
49:1/5 |
40 |
|
Frydip600 |
235 |
185 |
4-20 |
80 |
55 |
Z45-24 |
55:1/6 |
34 |
|
Frydip800 |
235 |
185 |
4-20 |
100 |
55 |
Z60-24 |
55:1/6 |
34 |
|
Frydq1000 |
300 |
254 |
8-16 |
100 |
70 |
Z60-24 |
67:1/8 |
42 |
|
FryDQ1600 |
300 |
254 |
8-16 |
120 |
70 |
Z90-24 |
67:1/8 |
42 |
|
Frydip2400 |
350 |
298 |
38 |
8-20 |
90 |
Z120-24 |
81:1/9 |
51 |
|
Frydip3200 |
415 |
356 |
50 |
12-20 |
105 |
Z180-24 |
78:1/10 |
49 |
|
Frydq4000 |
475 |
406 |
50 |
12-20 |
130 |
Z180-24 |
82:1/11 |
51 |
|
Frydip6300 |
560 |
483 |
58 |
12-22 |
160 |
Z250-24 |
95:1/12 |
59 |
|
Frydq8000 |
650 |
590 |
58 |
12-27 |
170 |
Z350-18 |
100:1/13 |
63 |
Ulanish o'lchamlari
Frydq chorak - burilish oyog'i - plastinka o'rnatilgan elektr ishtiroki
|
Model |
B |
B1 |
L |
L1 |
d |
H |
H1 |
H2 |
D |
|
FryDQ10-40-4 |
250 |
214 |
160 |
100 |
18 |
150 |
150 |
/ |
18 |
|
FrydiQ60-180 |
300 |
264 |
180 |
120 |
18 |
200 |
200 |
/ |
18 |
|
FRTRQ200 |
400 |
360 |
250 |
210 |
20 |
200 |
200 |
219 |
20 |
|
Frydq300 |
500 |
440 |
260 |
215 |
22 |
280 |
250 |
237 |
30 |
|
Frydq400 |
500 |
440 |
260 |
215 |
22 |
280 |
250 |
237 |
30 |
|
Frydip600 |
500 |
440 |
260 |
215 |
22 |
280 |
250 |
296 |
30 |
|
Frydip800 |
500 |
440 |
260 |
215 |
22 |
280 |
250 |
296 |
30 |
|
Frydq1000 |
600 |
540 |
315 |
265 |
26 |
315 |
300 |
346 |
34 |
|
FryDQ1600 |
600 |
540 |
315 |
265 |
26 |
315 |
300 |
430 |
34 |
|
Frydip2400 |
600 |
540 |
315 |
265 |
26 |
315 |
350 |
455 |
34 |
|
Frydip3200 |
600 |
540 |
315 |
265 |
26 |
315 |
350 |
520 |
34 |
