Nozik aqlli elektr aktuator
Nozik aqlli elektr klapan aktuatori kelebek valf bilan jihozlangan va uning ishlash muddati shunga o'xshash mahsulotlar standartidan yuqori. Kichik va engil, qismlarga ajratish va ta'mirlash oson va har qanday joyga o'rnatilishi mumkin.
Mahsulot tavsifi
◆Kuchli funktsiyalar: aqlli, proportsional, kalit va turli xil signal chiqish turlari;
◆Yilni o'lcham: hajmi o'xshash mahsulotlarning atigi 35% ni tashkil qiladi;
◆Yengil va arzon: og'irligi o'xshash mahsulotlarning atigi 30% ni tashkil qiladi;
◆ Chiroyli va oqlangan: alyuminiy qotishma quyma qobiq, nozik va silliq va elektromagnit parazitlarni kamaytirishi mumkin;
◆ Aniqlik va aşınma qarshiligi: chuvalchang tishli chiqish milining integratsiyalangan dizayni kalit ulanishining bo'shlig'idan qochadi va yuqori uzatish aniqligiga ega. U maxsus mis qotishmasi bilan zarb qilingan va yuqori quvvat va yaxshi aşınma qarshilikka ega.
◆Xavfsizlik kafolati: AC1500V kuchlanish sinovidan o'tdi, F-sinf izolyatsiyalangan vosita, xavfsizlik kafolatlangan:
◆Oddiy moslik: bir fazali quvvat manbai, oddiy tashqi simlar, 380V, shahar quvvat manbai ham ishlatilishi mumkin:
◆ Foydalanish oson: Yoqilg'i quyish, tekshirish yo'q, suv o'tkazmaydigan va zangga chidamli, har qanday burchakda o'rnatish:
◆ Himoya qurilmasi: ikki marta chegara, qizib ketishdan himoya qilish, ortiqcha yukdan himoya qilish:
◆Bir nechta tezlik: to'liq sayohat vaqti 9 soniya, 13 soniya, 15 soniya, 30 soniya, 50 soniya, 100 soniya (zavoddan chiqishdan oldin o'rnatilgan); ◆ Korroziyaga qarshi va zangga qarshi: Barcha mashina kronshteynlari, muftalar va vintlar zanglamaydigan po'latdan yasalgan:
◆ Intelligent CNC: Aqlli boshqaruv moduli elektr qurilma tanasiga yuqori darajada integratsiyalangan bo'lib, tashqi joylashtiruvchiga ehtiyojni yo'q qiladi. Raqamli sozlash, raqamli sozlash, yuqori aniqlik, o'z-o'zini tashxislash, bir nechta funktsiyali bitta mashina.
Kelebek vana bilan mos
Turli xil ulanish usullariga ko'ra, elektr kapalak klapanlari odatda eng keng tarqalgan elektr gofret kelebek vanalariga va elektr gardishli kelebek vanalariga bo'linishi mumkin. Muhrlash materiallari yumshoq qistirmalarni (normal harorat va bosim) va qattiq muhrlarni (yuqori harorat va yuqori bosim) o'z ichiga oladi. Ishlaydigan quvvat manbai odatda quyidagilarni o'z ichiga oladi: AC220V, AC380V, DC24V, kirish signali 4~20mA 0~10v va boshqa zaif oqim signallarini o'z ichiga oladi. Nihoyat, nazorat shakliga ko'ra, u o'chirish turiga va tartibga soluvchi turga bo'linadi. Yoqish-o'chirish turi kalit rolini o'ynaydi; tartibga soluvchi turi oqimni sozlash uchun ishlatiladi va to'g'ri bo'lishi mumkin Bu, shuningdek, oqimni mingdan bir darajaga moslashtirish uchun nisbatan qimmat valfdir.
Kauchuk qoplamali kapalak vana
Kauchuk bilan qoplangan kelebek valfidagi kauchuk astar kauchuk va valf tanasini bir tanaga vulkanizatsiya qilish uchun yuqori haroratdan foydalanadi. U juda yuqori korroziyaga qarshi xususiyatlarga ega va odatda kuchli kislota va gidroksidi xususiyatlarga ega ba'zi korroziy suyuqliklarni nazorat qilish uchun ishlatiladi. Kauchuk astarli kelebek klapanlardagi muhrlash materiallariga quyidagilar kiradi: qattiq kauchuk NR qo'llaniladigan harorat: -10 daraja ~85 daraja, yumshoq kauchuk BR qo'llaniladigan harorat: -10 daraja ~85 daraja, butil kauchuk IIR qo'llaniladigan harorat: { {7}} daraja ~120 daraja, xlor Butadienning qo'llaniladigan harorati CR: -10 daraja ~105 daraja;
To'liq astarli kapalak vana va yarim chiziqli kapalak vana o'rtasidagi farq
1. Yarim chiziqli kelebek klapan degani: kelebek klapan kauchuk bilan qoplangan emas, lekin kapalak vana va vana tanasi orasidagi aloqa rezina bilan qoplangan; 2. To'liq chiziqli kelebek klapan degani: kelebek valfining kelebek plitasi va vana tanasiga ulangan qismlar kauchuk bilan qoplangan.

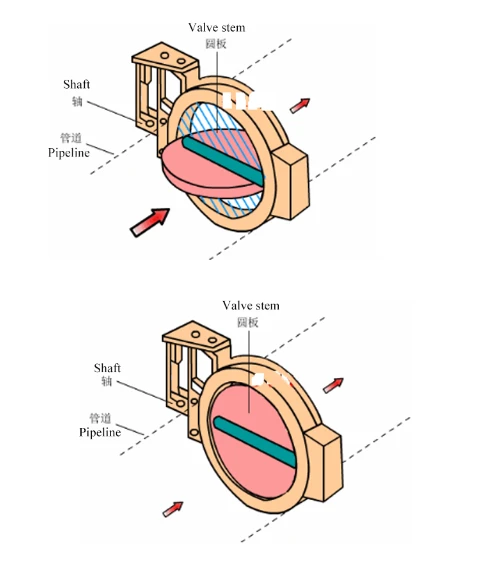

Elektr kapalak valfi elektr energiyasini harakatlantiruvchi kuch sifatida ishlatadi. Elektr moslamasi valf novdasini boshqaradi, bu esa valfni ochish va yopish uchun kapalak plitasining 90 gradusga aylanishiga olib keladi. Bundan tashqari, vana ochilishini aniq nazorat qilish uchun sanoat avtomatizatsiyasini boshqarish tizimidan 4 ~ 20mA yoki boshqa signallarni qabul qilishi mumkin. , shu bilan oqim, harorat va bosim kabi turli xil jarayon parametrlarini tartibga solish va boshqarishga erishish.
Gofret kelebek valfini o'rnatishdan oldingi ko'rsatmalar
1. O'rnatish va ishlatishdan oldin quvurlardagi begona narsalarni olib tashlash uchun havo purkagichidan foydalaning va quvurlarning ichki qismini toza suv bilan tozalang.
2. Vanadan foydalanish uning ishlash ko'rsatkichlariga mos kelishini diqqat bilan tekshiring; (harorat, bosim)
3. Vana kanali va sızdırmazlık yuzasida axlat borligini tekshiring va ularni vaqtida olib tashlang;
4. Vana qadoqdan chiqarilgandan so'ng darhol o'rnatilishi kerak va iltimos, valfdagi mahkamlash vintlarini yoki gaykalarini o'z xohishiga ko'ra bo'shashtirmang; 5. Gofret tipidagi kelebek klapanlarda maxsus kelebek vana gardishlari qo'llanilishi kerak.
6. Elektr kelebek klapan quvur liniyasiga har qanday burchak ostida o'rnatilishi mumkin. Xizmat qulayligi uchun uni teskari o'rnatmaslik tavsiya etiladi.
7. Kelebek vana gardishini o'rnatayotganda, gardish yuzasi va muhrlangan kauchukning mos kelishini, vintlardek bir tekis tortilishini va muhrlangan sirtning to'liq mos kelishini ta'minlashingiz kerak; agar vintlar notekis tortilsa, kapalak plastinkasini to'sib qo'yadigan yoki kapalak plitasining tepasida kauchuk bo'rtiqlar paydo bo'ladi. Kelebek plitasini ushlash vana poyasida sizib ketishiga olib keladi.
Qismlarga kirish
Kelebek valfni o'rnatish va texnik xizmat ko'rsatish
1. O'rnatish vaqtida valf diski yopiq holatda to'xtab turishi kerak.
2. Ochilish holati kelebek plastinkasining burilish burchagiga qarab belgilanishi kerak.
3. Bypass klapanli kelebek klapanlar uchun bypass valfi ochilishdan oldin ochilishi kerak.
4. O'rnatish ishlab chiqaruvchining o'rnatish ko'rsatmalariga muvofiq amalga oshirilishi kerak. Og'ir vaznli kelebek vanalar mustahkam poydevorga o'rnatilishi kerak.
