DZW elektr klapanli aktuator
DZTB seriyali elektr klapanli aktuator - bu bizning kompaniyamiz tomonidan tuzilmalarni takomillashtirish va takomillashtirish, himoya ko'rsatkichlarini va original etuk mahsulotlarning asosiy qismlarini optimallashtirish orqali mustaqil ravishda ishlab chiqilgan yangi avlod mahsulotlari bo'lib, u ba'zi afzalliklarga ega, masalan: Yilni tuzilish, kichik hajm, chiroyli Tashqi ko'rinishi va barqaror ishlashi va boshqalar. Ajoyib himoya darajasi ko'plab dizaynlarning talablariga javob berishi mumkin: Olovga chidamli turdagi, integral yoqish-o'chirish turi va integral modulyatsiya qiluvchi turdagi dizaynlar. DZTB seriyali mahsulotlar klapanlarni ochish va yopishni boshqarish uchun ishlatiladi. Mahsulotlar eshik valfi, globus valfi, o'chirish valfi va diafragma klapan uchun ishlatilishi mumkin. Mahsulot boshqaruv ko'rsatmalariga muvofiq aniq harakat qilishi mumkin, shuning uchun masofadan boshqarish, markazlashtirilgan boshqaruv va avtomatik boshqaruvga erishish uchun zarur haydash birligi. Mahsulotning ishlashi JB/T8528-1997 (Umumiy klapanlarning elektr bloklari uchun texnik shartlar) qoidalariga javob beradi. Olovga chidamliligi GB3836 talablariga javob beradi.1-2000(portlovchi gaz muhiti uchun ishlatiladigan elektr jihozlari, 1-qism: Umumiy talablar), GB3836.2-2000(portlovchi gaz muhiti uchun ishlatiladigan elektr jihozlari, 2-qism: olovga chidamli turdagi "d"), shuningdek JB/t8529-1997 (olovga chidamli turdagi elektr bloklari uchun texnik shartlar).
Texnik parametrlar
Elektr ta'minoti: an'anaviy, uch fazali 380V (50Hz) maxsus,
uch fazali 660V, 415V (50Hz, 60Hz)
Bir fazali 220V, 110V (50Hz, 60Hz)
Ish muhiti:
Atrof-muhit harorati: -20~+60 daraja (maxsus tartib -40~+80 daraja)
Nisbiy namlik:<95% (at 25C)
Himoya turi, tashqi turi Yonuvchan, portlovchi va korroziy bo'lmagan muhitda qo'llaniladi. Portlashdan himoyalangan mahsulotlarga dI va dIBT4 kiradi. dI ko'mir konlarida qazilmasdan ishlaydigan yuzalar uchun mos keladi va dIBT4 zavodlarda qo'llaniladi va muhiti IIA va IIB T1 ~ T4 guruhi bo'lgan portlovchi gaz aralashmalari uchun javob beradi. Himoya darajasi: IP55 (maxsus buyurtma IP65, IP67)
Ish aylanishi: qisqa vaqt 10 daqiqa (maxsus buyurtma 30 daqiqa).
Modellar
Tuzilmalar
ZB tipidagi elektr aktuator dvigatel, sekinlashtirish mexanizmi, momentni boshqarish mexanizmi, zarbani boshqarish mexanizmi, ochilish ko'rsatkichi mexanizmi, qo'l-elektr o'tish mexanizmi, qo'l g'ildiragi va elektr qismlaridan iborat. Uning uzatish printsipi rasmda ko'rsatilgan
Dvigatel: MA sertifikatiga ega elektr klapan aktuatori uchun portlashdan himoyalangan uch fazali asinxron motor.
Qisqartirish mexanizmi: U ikki bosqichli uzatishning bir juft tishli uzatmasi va qurt tishli juftligidan iborat; dvigatelning quvvati kamaytirish mexanizmi orqali chiqish miliga uzatiladi

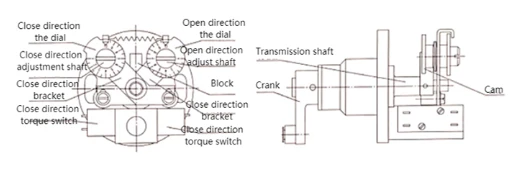

5.3 Boshqarish mexanizmi: struktura rasmda ko'rsatilgan. Chiqish mili ma'lum bir momentga duchor bo'lganda, qurt aylanishga qo'shimcha ravishda eksenel siljishni hosil qiladi, burchakli siljishni hosil qilish uchun qavsni bamper orqali haydab chiqaradi; chiqish milidagi moment belgilangan momentga ko'tarilganda, keyin qavs tomonidan ishlab chiqarilgan siljish momentni o'zgartirishni amalga oshiradi va shu bilan motorning quvvat manbaini uzib qo'yadi va motorni to'xtatadi. Shu tarzda, elektr moslamasining chiqish momentini nazorat qilish amalga oshiriladi va elektr klapanni himoya qilish maqsadiga erishiladi.
Sayohatni boshqarish mexanizmi:
U yuqori nazorat aniqligi bilan hisoblagich sifatida ham tanilgan o'nlik hisoblagich printsipini qabul qiladi. Tuzilishi quyidagi rasmda ko'rsatilgan. Uning ishlash printsipi: vites qutisidagi bir juft katta va kichik konusli viteslar oraliq transmissiya pinionini boshqaradi, so'ngra zarbani boshqarish mexanizmini ishga tushiradi. Agar zarbani boshqarish mexanizmi valfning ochilishi va yopilishi holatiga qarab sozlangan bo'lsa, zarbani boshqarish mexanizmi chiqish mili bilan oldindan sozlangan holatga (burilishlar soni) aylanganda, kamera strok tugmasi tomon aylanadi, zarba kalitini harakatga majburlash va motorni uzib qo'yish. Elektr ta'minoti, vosita elektr aktuatorning zarbasini (inqiloblar soni) boshqarishni amalga oshirish uchun to'xtaydi.
Ochilishni ko'rsatuvchi mexanizm: struktura quyidagi rasmda ko'rsatilgan. Kirish moslamasi hisoblagichning birlik uzatmasi tomonidan boshqariladi. Sekinlashgandan so'ng, indikator plitasi valfning yopilish qiymatini ko'rsatish uchun valfni ochish va yopish jarayoni bilan bir vaqtda aylanadi. Potansiyometr mili va indikator plitasi masofadan ochilish ko'rsatkichi uchun sinxron ravishda aylanadi. Revolyutsiyalar sonini inqiloblar sonini sozlash moslamasini siljitish orqali o'zgartirish mumkin. Ochish ko'rsatuvchi mexanizm ichida mikro kalit va kamera mavjud. Elektr moslamasi ishlayotganida, aylanadigan kamera vaqti-vaqti bilan mikro kalitni harakatga keltiradi va uning chastotasi chiqish milining aylanish tezligida bir yoki bir harakat bo'lib, miltillovchi signallar uchun ishlatilishi mumkin va hokazo.
Qo'lda elektrni almashtirish: Bu yarim avtomatik kalit, siz qo'lda o'tish uchun tutqichni tortib olishingiz kerak va qo'lda elektr holatiga o'tganda u avtomatik ravishda ishlaydi. Uning tuzilishi 7-rasmda ko'rsatilgan. U tutqichlar, o'tish qismlari, tik tirgovichlar, debriyajlar, presslash materiallari va boshqalardan iborat. Qo'l g'ildiragi bilan ishlash zarur bo'lganda, tutqichni qo'lda yo'nalishga suring va almashtirish qismi debriyajni ko'taradi va siqish kamonini siqib chiqaring. Tutqich ma'lum bir holatga surilganda, debriyaj qurt g'ildiragidan ajralib chiqadi va qo'l g'ildiragi bilan bog'lanadi. Shu bilan birga, to'g'ridan-to'g'ri novda prujina ta'sirida chuvalchang g'ildiragining so'nggi yuzida tik turib, debriyajni yiqilishiga yordam beradi. Kommutatsiya tugagandan so'ng, tutqichni bo'shatish mumkin va qo'l g'ildiragi ishlash uchun ishlatilishi mumkin. Elektr bilan ishlash kerak bo'lganda, vosita qurt g'ildiragini aylantirish uchun harakatga keltiradi va qurt g'ildiragining oxirgi yuzida qo'llab-quvvatlanadigan tik novda pastga tushadi. Bosim kamonining ta'siri ostida debriyaj tezda qurt g'ildiragi yo'nalishiga o'tadi, qurt g'ildiragi bilan to'rlanadi va bir vaqtning o'zida qo'l g'ildiragidan ajralib chiqadi va avtomatik ravishda qo'lda ishlashni amalga oshiradi. elektr holatiga o'tish.
