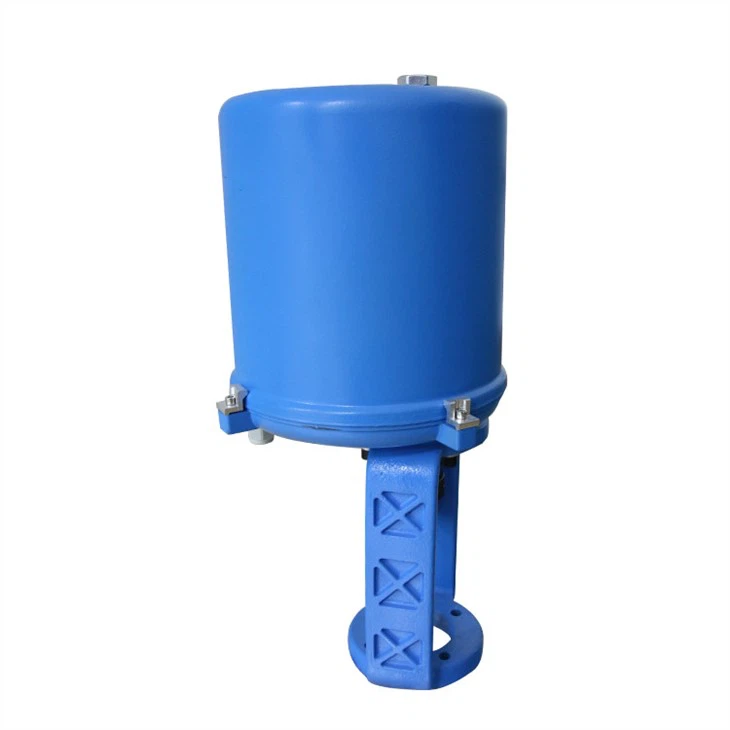

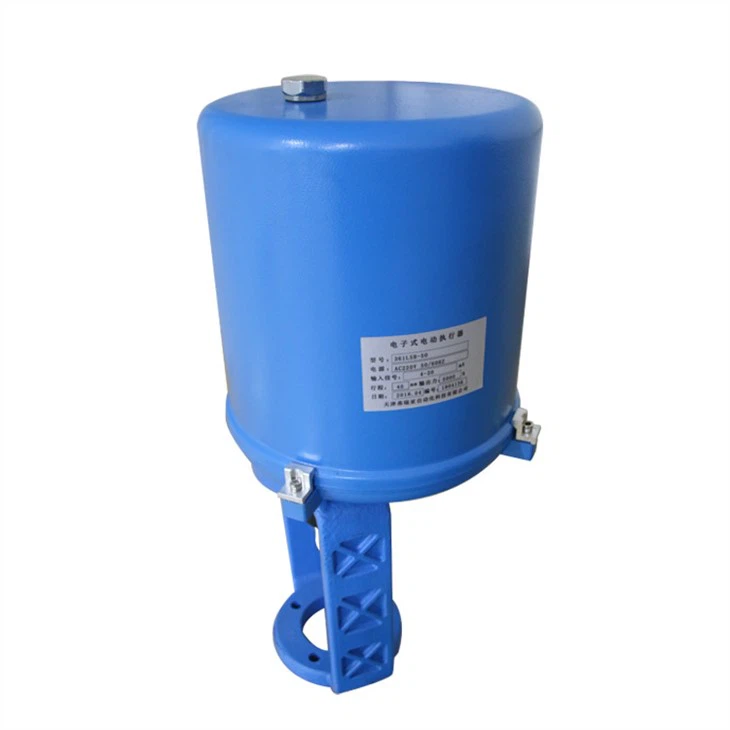

Chiziqli burilishli elektr aktuator
Mahsulot xususiyatlari
★Ushbu mahsulot 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5 kabi turli xil kirish signallarini qabul qilishi mumkin. Kompyuterlar va tartibga soluvchi asboblar bilan ulanish uchun qulay bo'lgan }}v va boshqalar.
★Tekshiruvni aniqlash elementi Aktuatorni boshqarishning aniqligini yaxshilash uchun 1/250 dekompozitsiya qobiliyatiga ega yuqori samarali o'tkazuvchan plastik potansiyometrdan foydalaniladi.
★Servo funktsiyasi bilan Avtomatik, qo'lda, yumshoq qo'lda va qattiq qo'lda boshqarish qo'shimcha servo kuchaytirgichsiz amalga oshirilishi mumkin.
★ Tashqi sozlash moslamasi bilan jihozlangan. Sozlagich simli yoki simsiz bo'lishi mumkin va hech qanday simni o'zgartirmasdan aktuatorning parametrlarini o'rnatish va sozlash qulay. Masalan: zarba diapazonini sozlash, kirish signalini tanlash, to'g'ridan-to'g'ri va teskari harakatni konvertatsiya qilish, pozitsiyani qayta tiklashning nol nuqtasi, to'liq diapazonni to'g'rilash, yuqori va pastki chegaralarni o'rnatish va boshqalar va signal funktsiyasi ham qo'shilishi mumkin.
★Switch kiritish bilan (passiv aloqa signali) Tashqi qo'l sifatida, avtomatik almashtirish.
★Ko'p kanalli kommutatsiya qiymati kontakt chiqishi bilan (yuqori va past darajali sozlanishi) Ular o'chirish signali, haddan tashqari moment signali, maksimal yuqori chegara signali, maksimal pastki chegara signali, qo'lda va avtomatik holatni almashtirish kontakt chiqishi va kirish signalining uzilishi. signal.
★Oʻchirish signali kiritilganda, foydalanuvchi uni toʻliq ochishi, toʻliq yopishi, saqlanishi yoki 0-100 foizgacha boʻlgan istalgan qiymatga oʻrnatilishi mumkin.
★Uskunada yuqori va pastki chegara kalitlari ishlatiladi, shuning uchun aktuator ikki tomonlama himoyaga ega.
★Yumshoq qo'lda funksiyasi bilan texnik xizmat ko'rsatish va disk raskadrovka uchun qulayroqdir.
★Kirish signali va pozitsiyani qayta tiklash chiqish signali fotoelektrik izolyatsiya o'lchovini qabul qiladi, bu kompyuter kabi yuqori kompyuter bilan ulanish uchun qulay.
★Dvigatel yuqori quvvatli va past shovqin xususiyatlariga ega bo'lgan yuqori ot kuchiga ega AC reversiv motorni qabul qiladi.
★Tizim klapanda begona jismlar mavjud bo'lganda yoki vosita ishlamay qolishi haddan tashqari momentni keltirib chiqarsa, 6 soniya ichida avtomatik ravishda o'chirish funksiyasiga ega.
★Foydalanuvchilarning ehtiyojlariga ko'ra, ushbu aktuator PID hisoblash funktsiyasini ham qo'shishi mumkin. Uning kirish signali foydalanuvchi tomonidan o'zboshimchalik bilan tanlanishi mumkin bo'lgan yuqoridagi signal bo'lishi mumkin.
★Chiziqli aktuatorning chiqish mili valfning yopilish kuchini ta'minlash uchun siqish prujinasi bilan jihozlangan. Siqish kamoni valfning mahkam yopilishini ta'minlash uchun dasturiy ta'minot chegarasi kaliti va apparat chegarasi kaliti bilan hamkorlik qiladi.
★Haddan tashqari yukdan himoyalanish uchun chorak burilishli aktuatorga moment kaliti biriktirilishi mumkin. *Ushbu funktsiya foydalanuvchi tomonidan to'liq zarba oralig'ida o'zboshimchalik bilan o'rnatilishi mumkin.
SKZ seriyali Intelligent chorak burilish
|
Model |
Chiqish kuchi N |
Tezlik mm/S |
Maksimal zarba mm |
Quvvat KVt |
Quvvatlantirish manbai |
|
SKZA-16 |
1600 |
1.4 |
25 |
0.025 |
220V AC 380V AC |
|
SKZA-25 |
2500 |
1.4 |
25 |
0.025 |
|
|
SKZB-40 |
4000 |
2 |
60 |
0.06 |
|
|
SKZB-60 |
6000 |
2 |
60 |
0.06 |
|
|
SKZC-100 |
10000 |
2 |
100 |
0.12 |
|
|
SKZC-160 |
16000 |
2 |
100 |
0.12 |
|
|
SKZC-260 |
26000 |
1 |
100 |
0.20 |
|
|
SKZC-400 |
40000 |
1 |
250 |
0.20 |
Mahsulot tuzilishi
Oddiy chiziqli burilishli elektr aktuator
Oddiy aktuatorning asosiy texnik parametrlari
|
Ism |
Texnik parametrlar |
|
Kirish signali |
Modulyatsiya turi:0-10mA,4-20mA;O'chirish turi: tetik turi quruq kontakt signali, tugma tipidagi quruq kontakt signali |
|
Kirish qarshiligi |
250Ω |
|
Valf pozitsiyasining chiqish signali |
Ixtiyoriy (0-10mA, 4-20mA, 0-10v, 1-5v va boshqalar) |
|
Rezolyutsiya |
0,5 foizdan yuqori |
|
Yuk ko'tarish qobiliyati |
4-20mAmAm 750ũ dan kam yoki unga teng;0-10mAmAm 1KŌ dan kam yoki unga teng |
|
Kirish, chiqish signali |
Elektr izolyatsiyasi |
|
Sezuvchanlik |
±(0.5-5 foiz )FS |
|
Takroriylik |
±1 foiz, ±2,5 foiz |
|
Asosiy xato |
±1 foiz, ±2,5 foiz |
|
Sozlash diapazoni |
Nol nuqta 0-50 foiz, toʻliq diapazon 50-100 foiz |
|
Sayohat oralig'i |
SKZ seriyasi 10-250mm oʻzboshimchalik bilan tanlanadi;SKJ seriyasi 0-90 daraja oʻzboshimchalik bilan tanlanadi |
|
Chiqish kuchi (moment) |
SKZ seriyasi 1600-40000N;SKJ seriyasi 20-25000Nm |
|
Signal chiqishi |
Turli xil variantlar |
|
To'liq sayohat vaqti |
SKZ seriyasi 7-250S; SKJ seriyasi 25-280S/90 daraja |
|
Harakat rejimi |
Ijobiy va salbiy harakatlarni amalga oshirish uchun sozlash uchun sozlagichdan foydalaning |
|
Dvigatel |
AC qaytariladigan vosita |
|
Quvvat iste'moli |
40-350W |
|
Quvvatlantirish manbai |
220V/380V AC±10 foiz 50Hz±2 foiz |
|
O'rnatish usuli |
|
|
Ish muhiti |
Harorat:-25~ plyus 70 daraja; Namlik:＜85 foiz korroziv gaz yo'q |
|
Vibratsiyaga ruxsat bering |
1,5G dan past (agar maxsus tebranish muhiti mavjud bo'lsa, u foydalanuvchi talablariga muvofiq sozlanishi mumkin) |
|
Simli port o'lchami |
M20X1.5 |
|
Himoya darajasi |
IP65, IP67 |
Ishlash printsipi
SKZ, SKJ seriyali aqlli elektron elektr aktuatorlari 220V bir fazali yoki 380V uch fazali o'zgaruvchan tokni harakatlantiruvchi kuch sifatida ishlatadi va ular ishlash uchun kompyuterlar, regulyatorlar yoki manipulyatorlardan analog signallarni qabul qiladi. Elektron boshqaruv bloki - bu bitta chipli mikrokompyuter tomonidan ishlab chiqarilgan joylashuvni aniqlash, uning o'zi servo funksiyaga ega.
SKZ seriyali haydovchi kamarini teskari dvigatelning aylanishi orqali passiv kasnakga olib boradi. Passiv kasnak va chiqish mili trapezoidal iplar bilan bog'langan. Passiv g'altakning aylanishi, chiqish milini aylanishga qarshi pin bilan yuqoriga yoki pastga siljitadi. Teskari aloqa mexanizmining tishli uzatilishi orqali aniq potansiyometrga.
SKJ seriyali teskari dvigatelning aylanishi orqali haydash kasnagini boshqaradi va sinxron kamar passiv kasnakga uzatiladi va keyin qurt va qurtlarni tishli orqali chiqish milining 90 graduslik yoki boshqa burchakli aylanishiga aylanadi. Chiqishni aniqlash uchun chiqish milining yuqori qismiga o'rnatilgan teskari aloqa milidan foydalaning va uni tishli uzatma orqali aniq potansiyometrga uzating. Nozik potentsiometr qaytib bahor bilan o'tkazuvchan plastik potansiyometrni qabul qiladi.
SKZ seriyasida teskari yuqoriga va pastga erkin harakatlanishi va viteslar orasidagi bo'shliqni bartaraf etish uchun qayta aloqa qismi qo'shimcha kamon bilan jihozlangan. SKJ seriyasida, orqaga qaytish kamonining funktsiyasi tufayli, shuning uchun tishli uzatmaning orqa teshigi bekor qilinadi. Potansiyometrlar bo'shliqsiz aloqa qilish imkonini beradi.
Aniq potentsiometrning aylanishi ochilish signali sifatida pozitsiyani aniqlash moslamasiga qaytariladi. Natijada, joylashuvni aniqlash moslamasi ochilish signalini yuqori kompyuterdan kelgan boshqaruv signali bilan taqqoslaydi va keyin ikkita signal o'rtasidagi farqni yaratish uchun dvigatelga aylanish buyrug'ini yuboradi Burilish kamayadi va og'ish olib tashlanganda, joylashtiruvchi vositani o'sha holatda to'xtatishni buyuradi. Nol va to'liq zarba sozlamalari dasturiy ta'minot bilan belgilanadi va mexanik chegara kalitlari aktuatorni ikkilamchi himoya qilish uchun ishlatiladi. Shuning uchun, mexanik chegara tugmachasini o'rnatish normal sayohat oralig'ida bo'lishi kerak. Mexanik chegara kalitini sozlash: SKZ seriyali mikro kalitning o'rnini sozlaydi, qarang (3-rasm).
SKJ seriyasining oddiy turi va portlashdan himoyalangan turi chegara plitasi burchagi o'rnini sozlaydi, qarang (4-rasm)
Intelligent Position Locator-ni sozlash
(1) Asosiy xususiyatlar
1. Yagona chipli mikrokompyuter va periferik komponentlardan foydalangan holda, barcha funktsiyalar va parametrlar qo'lda ushlab turiladigan sozlash moslamasi yoki simsiz sozlash moslamasi tomonidan o'rnatilishi mumkin va sozlash juda oddiy va aniq bo'ladi;
2. Kirish signali va vana holati chiqish signali o'rtasidagi elektr izolyatsiyasi;
3. Aktuatorning yuqori va pastki chegaralarini osongina o'rnatish uchun sozlash moslamasidan foydalaning;
4. Sozlagichdan foydalanib, aktuatorning ijobiy va salbiy ta'sirini amalga oshirish qulay (zavoddan chiqishda ijobiy harakatga o'rnatiladi);
5. Lokatorning (A) klemens platasidagi ① va terminallarning ulanish usulini o'zgartirib, "ushlab turish" (①, ② terminallari qisqa tutashuvi yo'q) chiqishini tanlash qulay va chiqish oldindan o'rnatilgan qiymatdir. (①, 2 terminal qisqa tutashuvi);
6. Kirish signali uzilganda, chiqish "oldindan o'rnatilgan" qiymati 0-100 foiz oralig'ida sozlash vositasi yordamida oldindan o'rnatilishi mumkin;
7. Vana pozitsiyasi chiqishining nol nuqtasini va to'liq diapazonini sozlash uchun sozlash moslamasidan foydalanish juda oddiy va to'g'ri va u bir marta amalga oshirilishi mumkin va valf pozitsiyasining geribildirim potansiyometrini o'rnatish aniq bo'lishi shart emas;
8. Valfda ortiqcha momentni keltirib chiqaradigan begona moddalar mavjud bo'lganda (valf holati signali o'zgarmaydi), joylashuvni aniqlash moslamasi 8 soniyadan so'ng avtomatik ravishda servo motorning quvvatini o'chiradi. (2) Ulanish usuli
1. Intellektual joylashuvni aniqlash qurilmasidagi ulanish sxemasiga muvofiq to'g'ri ulang;
2. Aktuatorning pastki qismidagi sozlash moslamasining simi portining qopqoq plitasini oching va qo'lda ushlab turadigan sozlash moslamasining ma'lumot kabelining vilkasini sozlash moslamasining sim portidagi USB rozetkaga ulang (issiq ulanishni qo'llab-quvvatlang), (agar masofadan boshqarish pulti sozlamasi bilan jihozlangan bo'lsa, ikkinchi bosqichni bajarishning hojati yo'q, faqat masofadan o'rnatgichni aktuatorning pastki qismidagi tasodifiy sozlash moslamasi bilan tekislang va 1 metr ichida ishlang);
3. Simlarning to'g'riligini tasdiqlaganingizdan so'ng, 220V quvvat manbaini yoqing. Bir necha soniyadan so'ng, yuqori qatordagi raqamlar "Tianyi" ning pinyin qisqartmasini ko'rsatadi va qo'lda sozlash moslamasidagi raqamlar skanerlash sifatida ko'rsatiladi va aloqa kutish holatiga kiradi.
