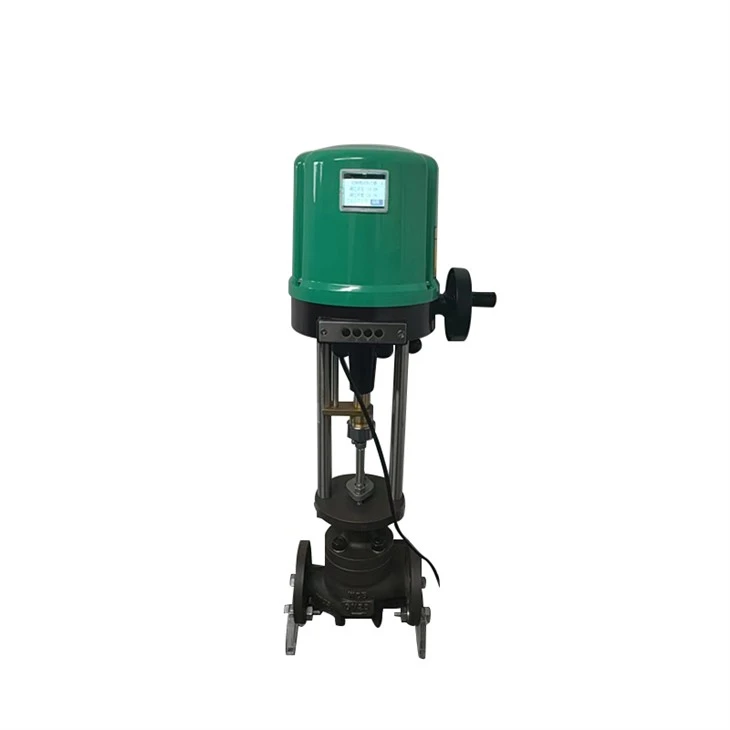

Lineer-tun elektr aktuator
Mahsulotga umumiy nuqtai
SIML seriyali elektr aktuator SAILTOR brendi mahsuloti bo'lib, aqlli boshqaruv texnologiyasini qo'llaydi va "ahmoqona nosozliklarni tuzatish va ishlatish" aqlli integratsiyalashgan strukturasining dizayn kontseptsiyasiga asoslanadi. Kichik o'lchamli, engil vaznli, oqlangan ko'rinish, bardoshli; disk raskadrovka uchun qopqoqni ochishning hojati yo'q, yakuniy pozitsiyaning elektr chegarasini, kontaktli signal signalini, qayta aloqa signalini va hokazo parametrni o'rnatish uchun to'liq ochiq va to'liq yopiq pozitsiyalardagi tugmani bosing. Mahsulot ishonchlilik va amaliylik talablarini hisobga oladi. Sensorning dizayn muddati 30 million martadan 50 million martagacha, yuqori aniqlik, uzoq umr va barqaror ishlash.
Shu bilan birga, vana holatini kuzatish uchun ko'plab aqlli aktuatorlar tomonidan talab qilinadigan quruq batareyalar yo'q qilinadi. Mexanik quvvat uzatish tizimi, barchasi podshipniklar tomonidan qo'llab-quvvatlanadigan va uning ishlash muddatini uzaytirishi mumkin bo'lgan sintetik moyga botiriladi, T-shaklidagi vint va mis gaykani haydash uchun yuqori samarali va uzoq umrga ega bo'lgan tishli tishli juftlikni qabul qiladi va chiziqli bosimni chiqaradi. valfni boshqaring. Kompaniya tomonidan yillar davomida to'plangan noyob texnologiyani birlashtirgan holda, uzatish moslamasi ehtiyotkorlik bilan ishlab chiqariladi va uning mexanik ishlash muddati sezilarli darajada yaxshilanadi, amaldagi ish sharoitida talab qilinadigan xizmat muddati uzaytiriladi.
Foydalanuvchining saytdagi ish holatini osongina kuzatishini osonlashtirish uchun kattaroq o'lchamli raqamli naychali displey qabul qilingan, u yorqin va aniq vana holati raqamlarini ko'rsatishi mumkin va parametrlarni o'nlab metr masofada aniq o'qish mumkin. U ishlatish uchun qulay va o'qish uchun qulay formatda aktuator holati va diagnostikasini taqdim etadi.
U keng ko'lamli ilovalarga ega va boshqarish usullari 24V kalit qiymati va 4-20mA analog qiymatini o'z ichiga oladi; chiqish rejimi terminal raqamli signal, nosozlik signali va 4- -20mA to'liq zarba uzluksiz pozitsiya analog signal; quvvat manbai 220V/AC ni qabul qiladi. U tartibga soluvchi vanalar va boshqalar bilan birgalikda ishlatilishi mumkin va to'g'ridan-to'g'ri o'rnatiladi. Elektr energiyasi, neft-kimyo, suv tozalash, engil sanoat, po'lat, tsement, atrof-muhitni muhofaza qilish (masalan, oltingugurtdan tozalash) va boshqa sohalarda keng qo'llaniladi.
Dizayn xususiyatlari
● Kichik o'lcham va engil vazn
● Elektr boshqaruv qutisi vosita o'rnatilgan bo'shliqdan ajratilgan, shuning uchun vosita issiqligi kontaktlarning zanglashiga ta'sir qilmaydi va u nisbatan yuqori muhit haroratida ishlatilishi mumkin va u xavfsiz va ishonchli
●Boshqarish qutisining qopqog'i simlarni o'tkazishda to'g'ri yopilmaganligi yoki simi kirish joyi yaxshi yopilmaganligi va suvning kirib kelishi natijasida elektron plataga shikast etkazmaslik uchun ikki tomonlama muhrlangan tuzilma qabul qilingan, bu ishonchliligi va ishlash muddatini sezilarli darajada yaxshilaydi. foydalanish paytida mahsulot
● Bir fazali 220V/AC quvvat manbai
● Ikki tomonlama elektr himoyasi, asosiy boshqaruv zaif oqim tizimi ishlamay qolganda, periferik himoya davri asosiy quvvat manbaini to'g'ridan-to'g'ri uzib qo'yishi mumkin
Asosiy funktsiyalari
●Qopqoqni ochmasdan "ahmoq turi" disk raskadrovka va ishlash tartiblari
● Absolute enkoder vana holatini vaqtida aniqlaydi
● Mikroprotsessor turli xil foydalanish ma'lumotlarini qayta ishlaydi
●LED turli ish sharoitlarini aks ettiradi
● Quvvatni o'chirish va fazani yo'qotishdan himoya qilish funktsiyasi
● Torkni blokirovkadan himoya qilish funktsiyasi
●Break signal himoya funktsiyasi
●Kirish va chiqish izolyatsiyasi himoyasi bilan
● Uni boshqarish rejimi sozlamalari uchun dasturlash mumkin
● Bu kirish signalini kalibrlash mumkin
● Chiqish signalini kalibrlash mumkin
Oʻlik zonani 0.1 dan 9.9 gacha sozlash mumkin
● U ko'plab nosozliklarni o'z-o'zini tashxislash va signalizatsiya funktsiyalariga ega
Texnik parametrlar
1. Kirish signali:
(1) Sozlanishi turi: 4~20mA
(2) Kalit turi: quruq kontaktli signal yoki 220V.ac kuchlanishli signal
2. Kirish empedansi: 250Ō
3. Chiqish signali: 4~20mA
4. Chiqish empedansi: 750Ō
5. Javob vaqti: 0.5S dan kam yoki unga teng
6. O'lik zona: 0.2~9% sozlanishi.
7. Qaytish farqi: 1% dan kam yoki unga teng
8. Atrof-muhit sharoitlari: Atrof-muhit harorati: -25 daraja ~+70 daraja Atrof-muhit namligi: 5%~95% Atmosfera bosimi: 86~106Kpa
9. Quvvat manbai: bir fazali: 220V (+10% -15%) AC
10. Himoya darajasi: IP65 IP67 ixtiyoriy
11. Aloqa quvvati: 220V.ac/5A, 30V.dc/5A
Mexanik parametrlar
|
Model |
Bosish |
Lineer tezlik |
Maksimal zarba |
Quvvat iste'moli |
Hozirgi |
Mos keladigan valf o'lchami |
Og'irligi |
|
|
KN |
Mm/s |
Mm |
W |
A |
|
kg |
|
SIML-204 |
4 |
0.7 |
50 |
15 |
0.1 |
3/4"~DN25 |
4 |
|
SIML-206 |
6 |
0.7 |
50 |
20 |
0.1 |
DN25~40 |
5 |
|
SIML-208 |
8 |
0.48 |
50 |
90 |
0.7 |
DN25~100 |
7 |
|
SIML-210 |
10 |
0.48 |
50 |
90 |
0.7 |
DN25~100 |
7 |
|
SIML-312 |
12 |
0.68 |
100 |
100 |
0.8 |
DN25~300 |
20 |
|
SIML-314 |
14 |
0.68 |
100 |
100 |
0.8 |
DN25~300 |
20 |
|
SIML-316 |
16 |
0.68 |
100 |
100 |
0.8 |
DN25~300 |
20 |
|
SIML-320 |
20 |
0.685 |
100 |
120 |
1.0 |
DN25~300 |
20 |
|
SIML-325 |
25 |
0.685 |
100 |
130 |
1.1 |
DN25~300 |
20 |
Nosozliklarni tuzatish
Asosiy sozlash
|
Ketma-ketlik |
Operatsiya |
Displey |
Tavsif |
|
1 |
A/M |
Xx% |
"O'rnida" ga o'tish |
|
2 |
↓+Kirish |
C |
Tasdiqlangandan so'ng valfni qo'lda yoki elektr bilan to'liq yopiq holatga keltiring, C miltillovchi |
|
↓ |
P |
Tasdiqlangandan so'ng valfni to'liq ochiq holatga keltirish uchun qo'lda yoki elektr bilan ishlash, P miltillovchi |
|
|
↓ |
F |
Chiqishni tasdiqlang |
Panel va kalit tavsifi ↓: Pastki tugma, tanlash elementini o'zgartirish uchun ishlatiladi; Kirish kaliti: tasdiqlovchi kalit, belgilangan elementning o'zgarishini tasdiqlash uchun ishlatiladi; : kalit yoki minus kalit, valfni yopish yoki parametrni kamaytirish uchun ishlatiladi; △: kalitni ochish yoki qo'shish, valfni ochish yoki parametrni oshirish uchun ishlatiladi; AM: "masofadan boshqarish" / "mahalliy" rejimni almashtirish tugmasi
Ikkilamchi sozlama (KX)
|
Ketma-ketlik |
Operatsiya |
Displey |
Tavsif |
|
1 |
A/M |
Xx% |
"O'rnida" ga o'tish |
|
2 |
|
b |
Past darajadagi qayta aloqa signalini sozlash: k/kto tasdiqlash, b miltillash orqali sozlang (multimetrni kuzatish kabi qayta aloqa so'nggi qatori) |
|
3 |
↓ |
n1 |
Masofadan boshqarish nuqtasi: tanlang, keyin tasdiqlang, aks holda o'tkazib yuboring |
|
↓ |
n2 |
Masofadan boshqarish pulti: tasdiqlash uchun tanlang yoki o'tkazib yuboring (yarim yo'lda to'xtash uchun siz teskari ishlash tugmachasini bosishingiz mumkin-RRB- |
|
|
↓ |
F |
Chiqishni tasdiqlang |
|
|
4 |
↓ |
h0 |
Signal kontaktlarining chiqishi mos ravishda 0% va 100% (zavod standarti) |
|
↓ |
h1 |
Signal kontaktlari mos ravishda 1% va 99% da kiritiladi |
|
|
↓ |
h2 |
Signal kontaktlari mos ravishda 2% va 98% da chiqadi |
|
|
↓ |
F |
O'rnatish dasturidan chiqishni tasdiqlang |
Ikkilamchi sozlama (MX)
|
Ketma-ketlik |
Operatsiya |
Displey |
Tavsif |
|
1 |
A/M |
Xx% |
"O'rnida" ga o'tish |
|
2 |
|
L |
Past darajali signalni tasdiqlash (4MA): tasdiqlashdan keyin past darajali signalni kiritish, L miltillash |
|
↓ |
H |
Yuqori darajadagi signalni identifikatsiyalash (20MA-RRB-: kirish yuqori darajadagi signalni tasdiqlashHn, soat miltillash |
|
|
↓ |
F |
Tasdiqlash uchun sozlamalardan chiqing yoki oʻtkazib yuboring |
|
|
3 |
↓ |
d1 |
Signalni oʻchirish: keyin tasdiqlang, D 1 miltillaydi yoki oʻtkazib yuboring |
|
↓ |
d2 |
Masofadan boshqarish pulti: tanlang, keyin tasdiqlang, aks holda o‘tkazib yuboring |
|
|
↓ |
d3 |
Masofadan boshqarish pulti: tasdiqlash uchun tanlang yoki o'tkazib yuboring (yarim yo'lda to'xtash uchun siz teskari ishlash tugmachasini bosishingiz mumkin-RRB- |
|
|
↓ |
F |
Tasdiqlash uchun sozlamalardan chiqing yoki oʻtkazib yuboring |
|
|
4 |
↓ |
U12 |
Oʻlik zonani sozlash (0.2% ~ 9.9%) : Sozlashdan keyin tasdiqlash uchun yuqoriga/pastga bosing, Uxx miltillaydi |
|
↓ |
F |
Tasdiqlash uchun sozlamalardan chiqing yoki oʻtkazib yuboring |
|
|
5 |
↓ |
b |
Past darajadagi qayta aloqa signalini sozlash: k/kto tasdiqlash, b miltillash orqali sozlang (multimetrni kuzatish kabi qayta aloqa so'nggi qatori) |
|
↓ |
F |
O'rnatish dasturidan chiqishni tasdiqlang |
