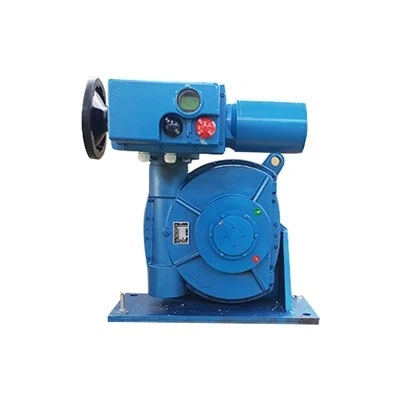

Elektr aktuator
Intellektual elektr aktuator kompaniyamiz tomonidan ishlab chiqilgan mahsulotdir. U DCS tizimidan kalit signallarini (passiv quruq kontakt, faol 24V, faol 220V, dyuymli va oʻzgaruvchan oʻzgaruvchan) yoki analog signallarni (DC4~20mA, 0~10V va boshqalar) qabul qilishi mumkin va shunday boʻlishi mumkin. to'g'ridan-to'g'ri yoki kontaktorlar yoki qattiq holat o'rni bilan boshqariladi. U DC4 ~ 20mA geribildirim oqimi va to'rtta o'rni kontaktlarini chiqaradi (ochiq joy, yopiq joy, masofadan boshqarish pulti, nosozlik signali). Komponent servo boshqaruv blokini, LCD displey blokini, tugmachani ishlatish va boshqa birliklarni birlashtiradi. Ushbu mahsulotni ishlatish oson va mukammal himoya funktsiyalariga ega. Bu kelebek klapanlarni, sharli klapanlarni, vilkalar vanalarini va 90 daraja aylanishni amalga oshiradigan boshqa valflarni boshqarish uchun javob beradi. U kichik o'lchamli, engil vaznga ega va yuqori samaradorlik, yuqori ishonchlilik, yuqori himoya ko'rsatkichlari, past shovqin va boshqalar xususiyatlariga ega. Uni saytda va masofadan boshqarish mumkin. U neft, kimyo, energiya ishlab chiqarish, suvni tozalash va boshqa sohalarda keng qo'llaniladi.
Mian xususiyatlari
1. Qobiq
Qobiq qattiq alyuminiy qotishmasidan tayyorlangan, anodlangan va polyester kukun bilan qoplangan, kuchli korroziyaga chidamliligi, IP67, NEMA4 va 6 himoya darajasi va olovga chidamli turi mavjud.
2. Dvigatel
To'liq yopiq sincap kafesli vosita, kichik o'lchamli, katta moment, kichik inertiya kuchi, F sinfining izolyatsiyasi darajasi, dvigatelning haddan tashqari qizishi va shikastlanishining oldini olish uchun o'rnatilgan haddan tashqari issiqlikdan himoya qilish kaliti.
3. Qo'lda tuzilish
Qo'l g'ildiragining dizayni xavfsizlik, ishonchlilik, mehnatni tejash va kichik o'lchamlarni ta'minlaydi. Quvvat o'chirilganda, qo'lda ishlash uchun debriyaj tutqichini torting. Quvvat yoqilganda, debriyaj avtomatik ravishda tiklanadi. (Eslatma: Dvigatel quvvatlanmagan bo'lsa, elektr aktuator doimiy qo'lda ishlaydigan holatda qoladi)
4 Ko'rsatkich
Vana holatini kuzatish uchun markaziy o'qga o'rnatiladi. Oyna konveks linzalari dizaynini qabul qiladi, u suvni to'plamaydi va kuzatish uchun qulayroqdir.
5. Quritgich
U haroratni nazorat qilish, harorat va ob-havo o'zgarishi tufayli aktuator ichidagi namlikning kondensatsiyasini oldini olish va ichki elektr qismlarini quruq holda saqlash uchun ishlatiladi.
6. Limit kaliti
Mexanik va elektron dual limit. Mexanik chegara vinti sozlanishi, xavfsiz va ishonchli; elektron chegara kaliti kamera mexanizmi tomonidan boshqariladi va oddiy sozlash mexanizmi pozitsiyani to'g'ri va qulay tarzda o'rnatishi mumkin. Batareyani qo'llab-quvvatlash talab qilinmaydi. (Mikro kalit kontaktlari hammasi kumush kontaktlardir)
7 Haddan tashqari yukdan himoya qilish
Haddan tashqari yukdan himoya qilish mumkin. Vana tiqilib qolganda yoki begona narsa bo'lsa, vosita quvvat manbai avtomatik ravishda uziladi, bu valf va elektr aktuatorni shikastlanishdan samaraliroq himoya qiladi. (Zavoddan chiqishdan oldin o'rnatilgan, iltimos sozlamalarni o'z xohishiga ko'ra o'zgartirmang)
8. O'z-o'zidan qulflash
Aniq er-xotin qurt tishli mexanizmi katta torkni, yuqori samaradorlikni, past shovqinni, uzoq umrni, o'z-o'zini qulflash funktsiyasini samarali tarzda uzatishi mumkin, teskari burilishning oldini oladi va uzatish qismi barqaror va ishonchli. U zavodda yuqori samarali moy bilan to'ldirilgan va yonilg'i quyish talab qilinmaydi.
9 sirpanishga qarshi murvat
Tashqi qobiqni olib tashlashda murvatlar qobiqqa biriktiriladi va tushmaydi. Tashqi murvatlarning barchasi zanglamaydigan po'latdan yasalgan.
10. O'rnatish
O'rnatish o'lchamlari ISO5211 xalqaro standartlariga mos keladi. Chalg'igan milning ushlagichi kerak bo'lganda olib tashlanishi va qayta ishlanishi mumkin. U kuchli moslashuvchanlikka ega va vertikal yoki gorizontal ravishda o'rnatilishi mumkin.
11. Sxema
Tekshirish davri bir fazali yoki uch fazali elektr ta'minoti standartiga mos keladi, kontaktlarning zanglashiga olib kelishi ixcham va oqilona va simli terminallar turli xil qo'shimcha funktsiyalar talablariga samarali javob berishi mumkin. Vana kaliti passiv kontakt chiqishiga ega (mijozlarning talablariga muvofiq alohida ishlov berilishi mumkin).
12. Intellektual modul
Yagona chipli mikrokompyuter va analog sxemaning yuqori integratsiyalashgan va juda kam quvvat iste'moliga ega boshqaruv paneli qabul qilingan va boshqaruv panelidan aktuator motorining issiqlik manbasini samarali izolyatsiya qilish uchun butunlay metall tashqi o'rnatish qabul qilingan, bu esa ish faoliyatini sezilarli darajada yaxshilaydi. dasturiy ta'minot va apparatning shovqinga qarshi ishlashi va haroratga chidamliligi.
13. Vana holatini raqamli ko'rsatish
Aktuator ochilganda yoki yopilganda, joylashuvning o'zgarishi LCD displeyda real vaqtda ko'p sonlarda ko'rsatiladi.
14. Avtomatik sozlash
Aqlli aktuator ulangan uch fazali quvvat manbaining fazalar ketma-ketligini avtomatik ravishda aniqlaydi va foydalanuvchi uch fazali quvvat manbaining fazalar ketma-ketligini hisobga olishi shart emas.
Texnik ma'lumotlar
Bu mahsulot GB/T8528-97 "Oddiy elektr klapanli aktuator uchun texnik talablar"ga mos keladi.
Elektr ta'minotining ikki turi mavjud: 220V bir fazali va 380V uch fazali (foydalanuvchilar tanlashi mumkin).
Mahsulot tashqi turdagi va uning himoya darajasi IP67.
Atrof-muhit harorati: -30C~70C.
Balandligi 1000 m dan oshmaydi
Atrof-muhitning nisbiy namligi 90% dan oshmaydi (25 daraja)
Ish muhitida yuqori darajada korroziv vositalar mavjud emas.
Portlovchi aralash gazlar bo'lgan muhitda foydalanmang.
Mahsulot nominal ish vaqti 10 minut bo'lgan qisqa muddatli ish tizimidir.
Kuchli tebranish sharoitlari yo'q.
Asosiy funktsiyalari
★Dvigatel: 220V bir fazali vosita yoki 380V uch fazali YDF valfli maxsus motordan foydalaning.
★Kamaytirish mexanizmi: Bu ikki bosqichli qurtlarni qisqartirish mexanizmi.
★Strokni boshqarish va joylashuvni ko'rsatish mexanizmi: Eksantrik mili 90 daraja aylanish uchun to'g'ridan-to'g'ri chiqish milidan chiqariladi va chegara kamerasi zarbani boshqarish uchun 90 daraja aylanishni ham amalga oshiradi. Ochilish indikatori va eksantrik mili koaksiyal bo'lib, valf o'rnini ko'rsatish uchun 90 daraja aylanadi. Va u 4-20mA valf pozitsiyasi chiqish signalini berishi mumkin.
★Momentni boshqarish mexanizmi: u elektr momentining o'lchamini nazorat qilish uchun ishlatiladi va har ikki yo'nalishdagi kalit va mikro kalitdan iborat.
★ Qo'l-elektr kommutatsiya va qo'lda mexanizm: Yarim avtomatik elektr ustunlik turi, kommutatsiyani yakunlash uchun o'tish dastagi tortilgandan so'ng, qo'l g'ildiragi ishi bajarilishi mumkin. Elektr operatsiyasi bajarilganda, kommutatsiya tutqichi avtomatik ravishda tiklanadi.
★Avtomatik fazalar ketma-ketligini aniqlash teskari simni talab qilmaydi.
Portlashdan himoyalangan tur
Ushbu turdagi portlashdan himoyalangan elektr aktuator qobiqga shikast etkazmasdan kirib kelgan yonuvchan aralashmaning ichki portlashiga bardosh bera oladi va bir yoki bir nechta gazlar yoki bug'lar natijasida hosil bo'lgan tashqi portlovchi muhitning elektr jihozlari qobig'ini har qanday bo'g'inlar yoki bo'g'inlar orqali yoqmaydi. qobiqdagi teshiklar.
Portlashdan himoyalangan seriyali elektr aktuatorning portlashdan himoyalanish darajasi: ExdII BT4Gb
Ex - Olovga chidamli identifikatsiya
D - Portlashdan himoyalangan yoki olovga chidamli - Uskuna turi ko'mir konlaridan tashqari portlovchi gaz muhitlari uchun mo'ljallangan elektr jihozlarini ifodalaydi
B - aktuatorning har bir yong'inga chidamli birikmasining o'lchamini (kengligi va bo'shlig'ini) aniqlaydigan portlashning o'lchami;
T4 - Harorat guruhi aktuatorning ruxsat etilgan sirt harorati 135 darajani bildiradi
Gb - Himoya darajasi standarti
