Elektr aktuator

Intellektual invaziv bo'lmagan elektr klapan aktuatorlari turli sanoat sohalarida quvurlarni boshqarish tizimlarida keng qo'llanilgan. Uning kuchli boshqaruv funktsiyalari, ishonchli ishlashi, aniq inson-mashina interfeysi, oddiy sozlash protseduralari, noinvaziv disk raskadrovka usullari va boshqa afzalliklari foydalanuvchilar tomonidan tan olingan. Aqlli elektr klapan aktuatorlari, ayniqsa kichik va o'rta momentli spetsifikatsiyalar o'zlarining afzalliklarini to'liq namoyish etadi va elektr klapanlarni boshqarish uchun birinchi tanlovga aylanadi.

Yetuk texnologiyaga asoslanib, kompaniyamiz GB/T28270-2012 "Intelligent Electric Valve Actuators" standarti qoidalariga va texnik xususiyatlariga muvofiq asosiy ishlab chiqarish jarayonlari va mahsulotlarning yordamchi komponentlari dizaynini yanada optimallashtiradi va sifat nazoratini kuchaytiradi. GB/T24923-2010 "Oddiy elektr klapanli aktuatorlar uchun texnik shartlar" ning tegishli qoidalariga asoslanib, mening mamlakatimdagi elektr klapanlar

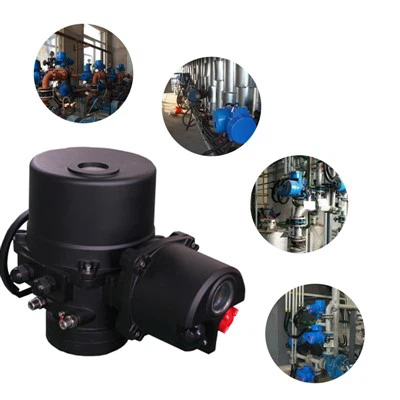

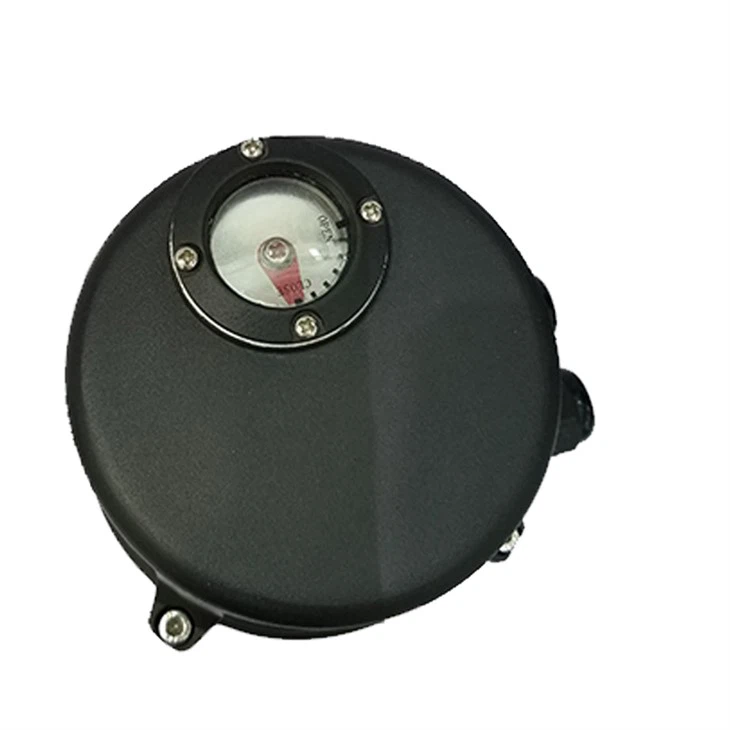

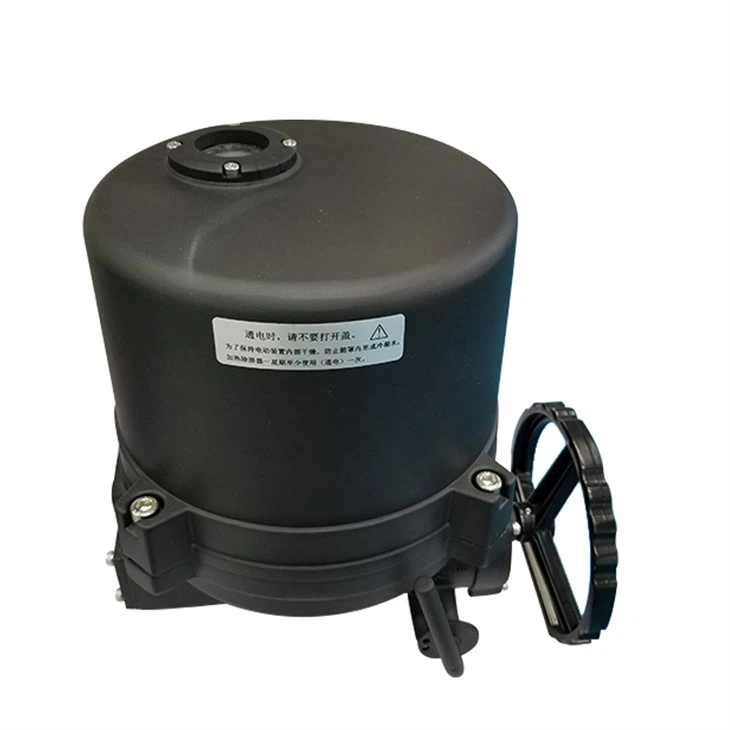

QT seriyali qisman aylanadigan elektr moslamasi bo'lib, kapalak klapanlar, sharli klapanlar, vilkalar vanalari va 90 daraja aylanadigan boshqa klapanlarni va shunga o'xshash mexanizmlarni boshqarish uchun ishlatiladi. Olovga chidamli mahsulotlar GB36 bilan mos keladi.1-2010 "Portlovchi atmosfera 1-qism: Umumiy talablar Uskunalar" va B36.2-2010 "Portlovchi atmosfera 2-qism: Olovga chidamli korpuslar bilan himoyalangan uskunalar"d"

Asosiy xususiyatlar

Intruziv bo'lmagan tuzilma:

Mahsulotning nazorat parametrlarini o'rnatish va elektr klapanini disk raskadrovka qilish uchun boshqaruv qutisi qopqog'ini ochishning hojati yo'q, noto'g'ri foydalanish natijasida ichki qismlarga shikast etkazmaslik va butun mashinaning yaxshi tashqi himoya ko'rsatkichlarini ta'minlash.

Intellektual boshqaruv:

Ishlashdagi nosozliklarni avtomatik aniqlash va diagnostika qilish, o'chirish holatida vana holatini yo'qotish, avtomatik fazalar ketma-ketligini to'g'rilash va blok fazasini himoya qilish, dvigatelning haddan tashqari qizib ketishidan himoya qilish va bir zumda teskari himoya qilish, standart konfiguratsiya funktsiyasi va aylanish funktsiyasi mavjud.

Joylashuv sensori:

Amaldagi enkoder yuqori o'lchov aniqligi va barqaror ishlashga ega. Chiqish milining aylanish ish holatini aniq o'lchash va kalibrlash. Lavozimni takrorlashning standart qoidalariga rioya qiling og'ish ± 1 darajadan kam yoki teng.

Infraqizil masofadan boshqarish pulti:

mahsulotning ish parametrlarini o'rnatish va joyida ishlash va nosozlik signallarini so'rash uchun ishlatiladi.

Magnit tugma kaliti:

joyida va masofadan boshqarish pultini konvertatsiya qilish, eshik kalitini boshqarish, parametrlarni sozlash va boshqa operatsiyalar uchun ishlatiladi. Bu magnit chiziq tetik mashinasida Hall elementining kirmaydigan mexanik tuzilishi.

Maxsus motor:

U tegishli milliy qoidalarga mos keladi, valfning yuk xususiyatlariga mos keladi, barqaror elektromagnit parametrlarga ega va butun mashinaning turli nazorat talablarini amalga oshirishi mumkin bo'lgan o'rnatilgan haroratni nazorat qilish elementlariga ega.

Moment mexanizmi:

Tork nazorati barqaror va takrorlash aniqligi standart talablardan yuqori bo'lib, bu momentni nazorat qilish va valfning ortiqcha yuk himoyasini to'liq qondira oladi. Bu moment takroriy og'ishning standart talablariga javob beradi 10% dan kam yoki unga teng.

LCD displey:

Mahsulotning inson-mashina interfeysi yuqori aniqlik, yuqori yorqinlik, yuqori kontrast va yuqori ishonchlilik xususiyatlariga ega bo'lgan LCD displey ekranini qabul qiladi. U real vaqtda menyularni ko'rsatishi va zarba holati va moment holati kabi ma'lumotlarni kuzatishi mumkin. U infraqizil masofadan boshqarish pultidan ko'rsatmalar olishi mumkin.

Asosiy boshqaruv bloki:

U mukammal dizayn va ishlab chiqarish jarayoniga ega mikroprotsessor va o'ta katta integral mikrosxemalar kabi komponentlardan iborat bo'lib, mahsulotning turli nazorat funktsiyalarini amalga oshirish uchun apparatdir.

Mexanik uzatish juftligi:

Tuzilishi oddiy va ishonchli, uzatish samaradorligi yuqori va shovqin past. Qotishma konstruktiv po'lat qurt va mis qotishma qurt g'ildiragini qayta ishlash aniqligi yuqori, issiqlik bilan ishlov berish jarayoni ilg'or va yuk ko'tarish quvvati va ishlash muddati standart talablarga javob beradi.

Chiqish quvvati mili:

U valfni tuzatishni sezilarli darajada osonlashtiradigan spline qo'shma shaklini qabul qiladi.

Qo'lda / elektr almashtirish va qo'lda mexanizm:

Yarim avtomatik elektr ustuvorligi, barqaror va ishonchli ishlashi.

Plomba tuzilishi va terminal paneli:

Mahsulotning simi bo'shlig'i er-xotin sızdırmazlık strukturasini qabul qiladi, bu esa joylarda simlarni ulashda elektr boshqaruvi bo'shlig'ining muhrlanishini ta'minlaydi. Terminal taxtasi oqilona konstruktiv tuzilishga ega, etarli klemens bloklariga ega va o'tkazgich bo'shlig'ida keng o'tkazgich maydoni mavjud bo'lib, u joylarda simlarni ulash operatsiyalari uchun qulaydir.

Asosiy texnik ma'lumotlar

Quvvat manbai: an'anaviy uch fazali 380V (50Hz) bir fazali 220V (50Hz)

Maxsus uch fazali 415V (50Hz, 60Hz) 440V (60Hz, 60Hz)

Atrof-muhit harorati: -20C-+50C.

Atrof-muhitning nisbiy namligi: 90% dan oshmasligi kerak (25C).

Balandligi: 1000 m dan oshmasligi kerak

Himoya darajasi: IP67.

Portlashdan himoyalangan daraja: portlashdan himoyalangan mahsulotlar d II BT4, zavodlarda qo'llaniladi, IIA, IIB va T1-T4 guruhlari muhitida portlovchi gaz aralashmalari uchun javob beradi.

Ish vazifasi: qisqa muddatli ish burchi, nominal vaqt 10 minut.

Ish sharoitlari talablari: kuchli tebranish ish sharoitlari yo'q.

Valfga ulanish

Valf pog'onasi ulagichi

Foydalanuvchilarga aktuator tomonidan taqdim etiladigan valf pog'onasi ulagichi chiqish miliga involyut shnop bilan ulangan.

① Spline konnektorni echib oling va klapan novdasi ulagichining teshik va kalit yo'lini mil diametri va vana poyasining kalit o'lchamiga muvofiq qayta ishlang.

② Qayta ishlangan klapan poyasining konnektorini sozlash dastagi yo'nalishi bo'yicha chiqish miliga joylashtiring. Agar u mos bo'lmasa, burchakni aniq sozlash uchun aylana bo'ylab bir tishni siljitishingiz mumkin.
