Portlashdan himoyalangan turdagi elektr aktuator nima?
Hududlar - Portlash guruhlari - Harorat sinflari
Amalga oshirish
Portlash xavfi mavjud bo'lgan joylar zonalarga bo'linadi, uskunalar guruhlar va toifalarga bo'linishi kerak. Sertifikatlangan uskunaning identifikatsiya plastinkasidagi yorliq portlashdan himoyalangan uskunani qaysi zonada ishlatish mumkinligini ko'rsatadi.
Mahsulot guruhlariga bo'linish
Uskunalar I va II guruhga bo'linadi. I guruh er osti konlaridan iborat va II guruh boshqa barcha ilovalar bilan shug'ullanadi.
Zonalarga bo'linish
Potensial portlovchi atmosferaga ega hududlar qanchalik tez-tez va qaysi vaqt oralig'ida potentsial portlovchi atmosfera (no'xat) mavjudligi ehtimoliga ko'ra olti zonaga bo'linadi.
Yonuvchan gazlar, tumanlar, bug'lar va yonuvchan changlar o'rtasida farqlanadi. Gazlar, tumanlar va bug'lar uchun {0}}, 1 va 2 zonalari mavjud bo'lib, ularda tanlangan uskunaga qo'yiladigan talablar 2-zonadan 0gacha oshadi. 0 zonasidagi asbob-uskunalar shunday qurilgan bo'lishi kerakki, "himoya turi ishlamay qolsa ham yoki ikkita nosozlik yuzaga kelsa ham, portlashdan yetarli darajada himoyalanish kafolatlanadi". Shuning uchun, masalan, 0 zonasiga o'rnatilgan va o'z-o'zidan xavfsiz elektr zanjiriga (II 2 (1) G [Ex ia] IIC) ulangan passiv, potentsial bo'sh sensor o'z roziligini talab qiladi. 20, 21 va 22 zonalar chang atmosferasi uchun mo'ljallangan bo'lib, ularda tanlangan uskunaga qo'yiladigan talablar 22 zonadan 20 zonaga oshadi. 20 va 21 zonadagi jihozlar maxsus tasdiqlashni talab qiladi.

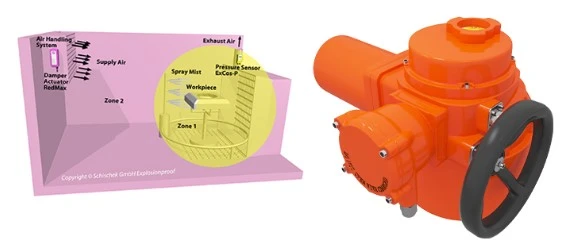

Misol: Ex zonalari, havoni boshqarish tizimi va Schischek Ex-proof komponentlari bo'lgan purkagich xonasi

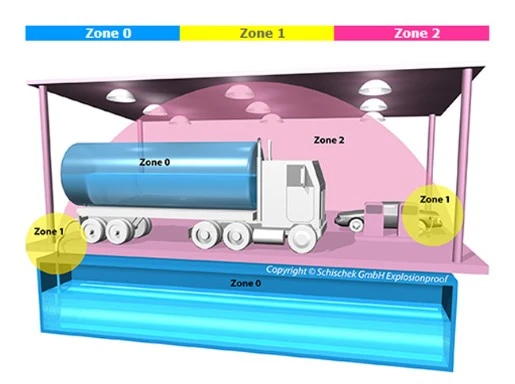

Misol: Ex zonali yoqilg'i quyish shoxobchasi (xavfli joylar)
Oddiy zona faoliyatiga misol sifatida yopiq maydonda bir barrel benzin to'ldirish mumkin.
Oddiy zona faoliyatiga misol qilib, yopiq maydonda don silosini to'ldirish bo'lishi mumkin.
Uskunalar guruhlariga bo'linish
Uskunalar guruhlari qaysi zonalarda jihoz o'rnatilishi mumkinligini aniqlaydi. Yana oltita toifa bor. 1G, 2G va 3G toifalari gaz portlashidan himoya qilish uchun tasniflardir (G=Gaz); shuning uchun 1G uskunasi 0, 1 va 2 zonalarida, 2G uskunasi 1 va 2 zonalarida foydalanishga yaroqli va 3G uskunasi 2 zonada foydalanishga yaroqli. 1D, 2D va 3D toifalari tasnifi chang portlashdan himoya qilish (D=Chang); Shunday qilib, 1D uskunasi 20, 21 va 22 zonalarida, 2D uskunalari 21 va 22 zonalarida va 3D uskunalari 2 zonalarida foydalanishga yaroqli.
Portlash guruhlariga bo'linish
Gazlar, tumanlar va bug'lar uchun portlashdan himoyalangan uskunalar qo'llaniladigan himoya turiga ko'ra uchta portlash guruhiga (IIA-IIB-IIC) bo'linadi. Portlash guruhi gazlarning (potentsial portlovchi atmosfera) yonuvchanligini o'lchash vositasidir. Uskunaga bo'lgan talablar IIA dan IIC ga oshadi.
Harorat sinflariga bo'linish
Ex hududida o'rnatilgan portlashdan himoyalangan uskunalar 6 harorat sinfiga (T1 dan T6 gacha) bo'linadi. Harorat klassi - ko'pincha noto'g'ri deb hisoblanganidek - uskunaning ish harorati diapazoni emas, balki har qanday sirt maydonidagi ortiqcha 40 graduslik muhit haroratiga nisbatan uskunaning ruxsat etilgan maksimal sirt harorati, undan oshmasligi kerak. istalgan vaqtda. Maksimal sirt harorati har doim atrofdagi muhitning yonish haroratidan past bo'lishi kerak. Uskunani loyihalash talablari T1 dan T6 gacha oshadi.
Portlashdan himoyalanishga qanday erishish mumkin?
Portlashdan himoyalangan elektr aktuator ISO 9001 sifat tizimi standartiga muvofiq ishlab chiqarilishi kerak. Portlashdan himoyalangan funktsiya GB3836.2 (gaz portlashiga qarshi) va GB12476 (chang portlashiga qarshi) milliy elektr portlashdan himoyalangan standartlarga muvofiq ishlab chiqilgan va ishlab chiqarilgan va portlashdan himoyalangan sertifikatdan o'tgan. Mahalliy quyidagilarga ega bo'lishi kerak: "Xitoy milliy majburiy mahsulot sertifikati", "portlashdan himoyalangan sertifikat" va xorijiy eksport ham tegishli portlashdan himoyalangan sertifikatni olishi kerak: "IECEX", "ATEX", "Bojxona ittifoqi CU-TR portlashdan himoyalangan sertifikat" ".
Ushbu turdagi portlashdan himoyalangan elektr aktuator korpusning ichki qismiga zarar etkazmasdan kirib kelgan yonuvchan aralashmaning ichki portlashiga bardosh bera oladi va korpusdagi bir yoki bir nechta gaz yoki bug'lar bilan hech qanday bo'g'inlar yoki teshiklar orqali alangalanmaydi.
Tashqi portlovchi atmosferani tashkil etuvchi elektr jihozlarining muhofazasi.
FRY portlashdan himoyalangan seriyali elektr aktuatorning portlashdan himoyalanish darajasi: ExdⅡBT4Gb Ex - Portlashdan himoyalangan identifikatsiya
D - Portlashdan himoyalangan yoki portlashdan himoyalangan - Uskuna turi ko'mir konlaridan tashqari portlovchi gaz muhiti uchun mo'ljallangan elektr jihozlarini ifodalaydi
B - aktuatorning har bir yong'inga qarshi birikmasining o'lchamlarini (kengligi va bo'shligi) aniqlaydigan portlashning o'lchami;
T4 - Harorat klassi aktuatorning ruxsat etilgan maksimal sirt haroratini ifodalaydi 135 daraja Gb - Himoya sinfi standarti
Portlashdan himoyalangan qalbaki mahsulotlarning xavfi
Hozirgi vaqtda bozorda juda zararli bo'lgan ko'plab nozik aqlli elektr aktuatorlar psevdo-portlashdan himoyalangan/portlashdan himoyalangan mahsulotlar mavjud. Ko'mir, neft va kimyo sanoati kabi yonuvchi va portlovchi gazlar va changlar bo'lgan joylarda uchqunlar, yoylar yoki xavfli haroratlar hosil bo'ladi. , uskuna ichidagi portlashning alangasi qobiqning tashqi tomoniga uzatiladi va u tashqi yonuvchan va portlovchi gaz aralashmasi bilan bevosita aloqa qiladi, bu yong'in va gaz yoki ko'mir changining portlashiga olib keladi va katta dahshatli baxtsiz hodisalarga olib keladi. Shuning uchun, ushbu maqola sizga portlashga qarshi bo'lgan haqiqiy va noto'g'ri elektr aktuatorlarni qanday ajratishni o'rgatadi.
Portlashdan himoyalangan elektr jihozlarining tasnifi
O'z-o'zidan xavfsiz elektr jihozlari:
Barcha zanjirlari o'z-o'zidan xavfsiz zanjirlar bo'lgan elektr jihozlari o'z-o'zidan xavfsiz elektr jihozlari deb ataladi. O'z-o'zidan xavfsiz deb ataladigan kontaktlarning zanglashiga olib kelishi mumkin bo'lgan kontaktlarning zanglashiga olib, portlovchi aralashmani ma'lum sharoitlarda, normal ishlashda yoki belgilangan nosozlik sharoitida uchqunlar va termal effektlarni keltirib chiqara olmaydi. Ushbu turdagi uskunaning belgisi "i" (ia, ib ga bo'lingan).
Elektr jihozlarining xavfsizligini oshirish:
Oddiy ish sharoitida yoylar, uchqunlar yoki portlovchi aralashmalarni yoqish ehtimoli bo'lmagan yuqori haroratli elektr jihozlari, uni qurishda xavfsizlikni yaxshilash uchun yoylar, uchqunlar yoki portlovchi aralashmalarning normal yoki belgilangan sharoitlarda alangalanish ehtimolini oldini olish choralari ko'riladi. haddan tashqari yuklanish sharoitlari Elektr jihozlari yuqori xavfsizlik elektr jihozlari deb ataladi. Ushbu turdagi uskunalar "e" bilan belgilanadi.
Portlashdan himoyalangan elektr jihozlari:
Olovga chidamli korpusli elektr jihozlari olovga chidamli elektr jihozlari deb ataladi. Olovga chidamli qobiq nafaqat ichki aralash gazning portlashi natijasida hosil bo'lgan portlash bosimiga bardosh bera olmaydi, balki qobiq atrofidagi portlovchi aralashmani yoqish uchun ichki portlash alangasi va yuqori haroratli gazning olovga chidamli bo'shliqdan chiqib ketishini oldini oladi. Ushbu turdagi uskunalar "d" bilan belgilanadi.

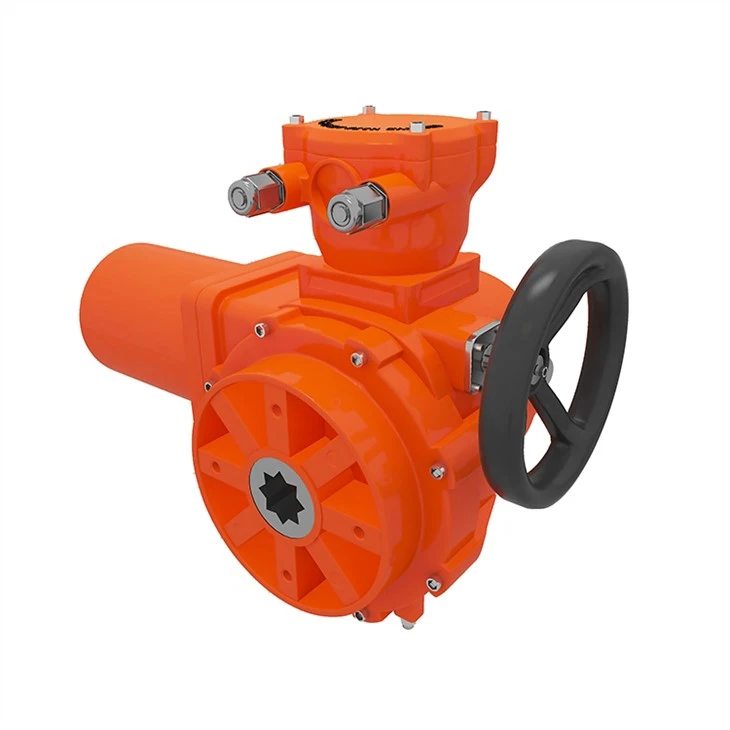

Portlashdan himoyalangan turdagi elektr aktuator
Kompaniyamiz tomonidan ishlab chiqarilgan FRY seriyali nozik va kichik portlashdan himoyalangan elektr aktuatorlarning portlashdan himoyalangan darajasi: Exd IIC T5Gb; Eslatma: U Exd IIC T4Gb, Exd IIB T5Gb va Exd IIB T4Gb Exd IIC T5Gb dan pastroq bo'lgan muhitlarda ishlatilishi mumkin.
Ishlash ma'lumotlari
Kompaniyamiz tomonidan ishlab chiqarilgan portlashdan himoyalangan elektr aktuator ichki uchqun yoki portlash tashuvchisi qobiqning olovga chidamli yuzasi orqali tashqi tomonga tegib ketishining oldini olish uchun mo'ljallangan. Buni ta'minlash uchun yuz kengligi (12,5 mm-25mm). Bundan tashqari, har bir komponentning qo'shma sirtlari, masalan, ipning aylanish soni, ipning aniqligi, nol nuqtasi, vintlardek, barmoq oynalari va korpus orasidagi, vosita va chiqish porti o'rtasidagi, komponentlar va komponentlar orasidagi bo'shliq, va simli port va boshqalar portlashdan himoyalangan. Dizayn ichki portlash natijasida hosil bo'lgan yuqori bosim aktuatorga zarar bermasligi uchun talab qilinadi.
