DQ seriyali elektr aktuator
Umumiy koʻrinish
DQW elektr aktuatori kelebek klapanlar, sharli klapanlar, vilkalar va boshqa qaytib klapanlar va shunga o'xshash uskunalar uchun javob beradi. Mahsulot ixcham tuzilishga, katta boshlanish momentiga, yuqori nazorat qilish aniqligiga, to'liq funktsiyalarga, ishonchli ishlashga va qulay o'rnatish va sozlashga ega. DQ o'rnatilgan (DZW tipidagi plyus ikkilamchi reduktor) / DQJ - bu podshipniklar va amortizatorlarning burchakli harakatlanish dastagiga ega elektr aktuator. U vana bilan hamkorlik qiladi va valfning ochilishi va yopilishini haydash va boshqarish uchun elektr valfni hosil qiladi. Operator valfni nazorat xonasida yoki saytda uzoq masofalarga boshqarishi mumkin. Ushbu mahsulot suv ta'minoti va drenaj, issiqlik, elektr stantsiyalari, kimyo, oziq-ovqat, to'qimachilik, qog'oz, farmatsevtika, kemasozlik, po'lat, ko'mir va boshqa sanoat tarmoqlarida keng qo'llaniladi.
Foydalanish muhitiga ko'ra: DQW / DQJW tashqi turdagi, DQB / DQJB portlashdan himoyalangan turdagi, DQZ / DQJZ integral turdagi, DQT / DQJT ajralmas sozlash turi, DQBZ / DQJBZ to'liq portlashdan himoyalangan turdagi, DQBT / DQJBT portlashdan himoyalangan umumiy sozlanishi turdagi. Moment diapazoni: 100N.m - 165000Nm
DQ o'rnatilgan (DZW tipidagi plyus ikkilamchi reduktor) / DQJ - bu podshipniklar va amortizatorlarning burchakli harakatlanish dastagiga ega elektr aktuator. U vana bilan hamkorlik qiladi va valfning ochilishi va yopilishini haydash va boshqarish uchun elektr valfni hosil qiladi. Operator valfni nazorat xonasida yoki saytda uzoq masofalarga boshqarishi mumkin. Ushbu mahsulot suv ta'minoti va drenaj, issiqlik, elektr stantsiyalari, kimyo, oziq-ovqat, to'qimachilik, qog'oz, farmatsevtika, kemasozlik, po'lat, ko'mir va boshqa sanoat tarmoqlarida keng qo'llaniladi.
Ishlash printsipi
Qisman burilishli elektr klapan aktuatori DZW ko'p burilishli elektr klapan aktuatori va qurt tishli qutisidan iborat. Uning ishlash printsipi quyidagicha:
Transmissiya tizimi
Ushbu qurilma DZW elektr klapanli aktuator va chuvalchangli tishli qutidan iborat. DZW elektr aktuatori birinchi bosqichli chuvalchangli tishli qutidir. Quvvat valfli vosita tomonidan chiqariladi va chuvalchang orqali A va B viteslari orqali kamera va debriyajga uzatiladi. Keyin birinchi bosqichning chiqish mili ikkinchi darajali sekinlashuv uchun r redüktör qutisining qurt tishli juftligini mufta orqali boshqaradi. Yakuniy chiqish tezligi 3/10 rpm ~ 9/14 rpm, ya'ni valf to'liq yopiladi yoki 90 gradusda 23 ~ 50 soniya davomida to'liq ochiladi. Ikkilamchi vites qutisining tuzilishi fan shaklidagi chuvalchang tishli tuzilishi bo'lib, undan keyin chiqish krank orqali chiqariladi. Krank va oxirgi chiqish mili o'rnatish va ishga tushirishni osonlashtirish uchun o'ralgan.
Qo'lda-elektr almashtirish mexanizmi
Belgida ko'rsatilgan aylanish yo'nalishi bo'yicha o'tish dastagini chegara holatiga suring, debriyaj elektr quvvatidan o'chiriladi va qo'l g'ildiragi bilan bog'lanadi. Valf diskini to'g'ridan-to'g'ri to'liq yopiq holatga aylantirish uchun qo'l g'ildiragini soat yo'nalishi bo'yicha aylantiring.
Ochilish ko'rsatkichi va zarbani boshqarish mexanizmi
Ushbu aktuatorning valf diskining ochilishini ko'rsatadigan ko'rsatgich va kalit belgisi ikkilamchi vites qutisi qobig'iga o'rnatiladi, shuning uchun valf diskining kalit holatini bevosita kuzatish mumkin. Qo'mondon qutisiga zarbani boshqarish mexanizmi (hisoblagich) o'rnatilgan bo'lib, u DZW elektr klapan aktuatorining chiqish milining aylanishlar sonini sozlash uchun ishlatilishi mumkin, bu vana diskining ochilish hajmini nazorat qilish maqsadiga erishish uchun ishlatilishi mumkin. . Ochilish diapazoni 0 daraja ~90 daraja.
Mexanik chegara va momentni cheklash mexanizmi
Vites qutisining mexanik chegara mexanizmi mos ravishda fan shaklidagi qurt g'ildiragining ikki tomonini cheklash uchun ikkita chegara vintini ishlatadi, bu esa qurt g'ildiragining aylanish burchagini ma'lum bir aylanish burchagi oralig'ida cheklaydi. Elektr aktuator ishlayotganida, zarbani boshqarish mexanizmi ishlamay qolgandan so'ng, qurt g'ildiragi chegara holatiga aylanadi va uning tomoni chegara vintiga bosiladi, keyin moment kuchayadi, momentni boshqarish mexanizmini ishlashga majbur qiladi va shu bilan kesishadi. quvvat manbaini o'chiring.
1. Vites qutisi chuvalchang (sektor) qurt tishli juftligi
2. Ochilish ko'rsatkichi
3. Birlashtiruvchi vint
4. Boshqaruv qutisi
5. Sayohatni boshqarish mexanizmi
6. Momentni cheklash mexanizmi
7. DZW elektr aktuatorining qurt tishli juftligi
8. Sayohat transmissiyasi konusli tishli juftlik
9. Manuel-elektrik debriyaj
10. Qo'l g'ildiragi
11. Kommutatsiya dastagi
12. A, B tishli juftlik
13. Valf dvigateli
14. DZW elektr klapanli aktuator
15. Birlashtiruvchi 16. Mexanik chegara
17. Birlashtiruvchi plastinka
18. Vites qutisi
O'rnatish va sozlash
O'rnatish
Ushbu elektr klapan aktuatori zavoddan chiqishdan oldin valfning to'liq yopiq holatiga (ya'ni "yopish yo'nalishi belgisi" holatiga) o'rnatiladi, shuning uchun valf diskini valfni o'rnatishdan oldin to'liq yopiq holatga qo'yish kerak va keyin uni mahkamlash kerak. o'rnatishdan keyin mos keladigan vintlardek. O'rnatishdan so'ng uni qo'shimcha sozlashsiz ishlatish mumkin. DQW qisman burilishli elektr klapan aktuatori, elektr aktuatorning chiqish mili 90 daraja aylanganligi sababli, o'rnatish vaqtida boshqaruv qutisini kuzatish oynasi va ochilish ko'rsatkichi yuqoriga qaragan bo'lishi kerak. Bundan tashqari, elektr aktuator kontur chizmasida ko'rsatilgan bo'shliq o'lchamlariga qarang va o'rnatish, qurish, texnik xizmat ko'rsatish va ta'mirlashni osonlashtirish uchun quvur liniyasi yaqinida etarli joy qoldiring.
Sozlash
Elektr klapan aktuatorini sozlash bosqichlari:
a. Kommutatsiya dastagini qo'l holatiga aylantiring va valfni to'liq yopib qo'yish uchun qo'l bilan boshqaring (ya'ni, yopish pozitsiyasi belgisi).
b. Boshqaruv qutisi qopqog'ini oching va strokni boshqarish mexanizmining (taymer) yopish moslama milini sozlang. Sozlashdan oldin, o'rta surish novdasini pastga bosing va uzatish moslamasini o'chirish uchun uni 90 daraja burang. Boshqarish tugmasi tugmachasini bosish uchun kameraning yopilish yo'nalishi bo'yicha harakatlanishi uchun sozlash milini hisoblagich belgisi bilan ko'rsatilgan yopish yo'nalishi bo'yicha aylantiring. Siz "chertish" ovozini eshitishingiz mumkin, so'ngra uzatma tishli to'rni yaxshi o'rnatish uchun surish tayoqchasini bo'shating. Ochilish yo'nalishi bo'yicha zarbani sozlash uchun xuddi shu usuldan foydalaning.
c. Momentni boshqarish mexanizmi kamerasini yopilish yo'nalishi bo'yicha kerakli moment qiymatiga sozlang (sertifikatning moment egri diagrammasiga qarang, odatda nominal qiymatga yaqin sozlangan). Ochilish yo'nalishi ham xuddi shu tarzda o'rnatiladi.
d. Mexanik chegara mexanizmi butun mashina zavoddan chiqib ketishidan oldin sozlangan va foydalanuvchi normal foydalanish vaqtida uni sozlashi shart emas. Agar foydalanuvchi mexanik chegarani sozlashi kerak bo'lsa, quyidagi amallarni bajarish kerak: birinchi navbatda, muhrlash vintini va qulflash vintini bo'shating va chegara vintini tashqi tomonga mos ravishda sozlang. Ikkinchidan, oxirgi boshqaruv elementini qo'lda to'liq yopib qo'ying. Bu vaqtda vites qutisining ochilish ko'rsatkichi "yopish belgisi" holatiga to'g'ri kelishi kerak (agar ochilish ko'rsatkichi bu vaqtda "yopish yo'nalishi belgisi" holatiga to'g'ri kelmasa, quvvat manbai uzilishi kerak, elektr aktuator klapandan uzilgan bo'lishi kerak va chiqish mili gilzasi va vites qutisi qurtlari o'rtasidagi spline holati sozlanishi, oxirgi boshqaruv elementi to'liq yopiq holatda bo'lganda, vites qutisining ochilish ko'rsatkichi mos kelishini ta'minlash uchun "yopish yo'nalishi belgisi" holatida), chegara vintini buramaguncha rostlang, so'ngra chegara vintini tashqariga 2 burilish aylantiring, qulflash vintini torting va nihoyat muhr vintini burang. Ochilish mexanik chegarasini sozlash uchun xuddi shu usuldan foydalaning.

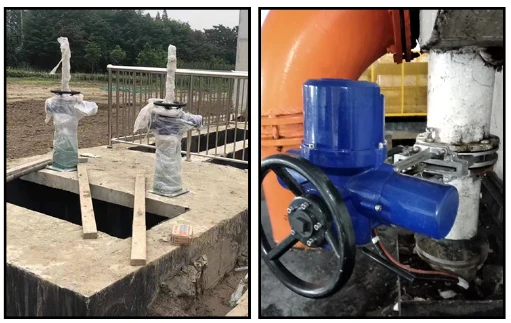

Ilovalar
