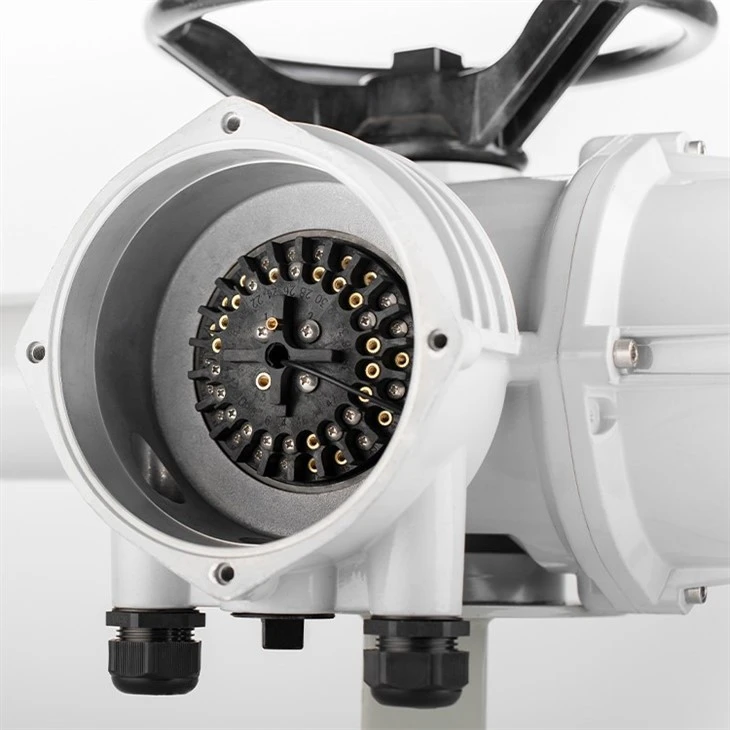

Qurilish sanoati elektr aktuator

Elektr aktuator

Mahsulot xususiyatlari

1. Quvvat ta'minotidan qat'i nazar, har doim valfning tinimsiz pozitsiyani amalga oshiring.

2. Quvvat yo'qotishdan keyin grafik interfeys, masofaviy indikator va ma'lumotlarni logizatsiyasining normal ishlashi va mavjudligini ta'minlash.

3. Yog 'yuvish moyi uzoq umr va har qanday yo'nalishda o'rnatilishi qobiliyatini ta'minlaydi.

4

5

6

7. Xavfsiz, motor - istalgan vaqtda ishlatilishi mumkin bo'lgan mustaqil qo'l yuvadigan qurilma.

8. Aktivlarni boshqarish uchun batafsil tendentsiya tahlil va diagnostika ma'lumotlarini taqdim etadi.

9

10

11

12

13. Portlash - Ko'rinishlar turli xil xalqaro standartlarga javob beradi.

Mahsulot tuzilishi

1.Huzh

Quvvat etishmovchiligi bo'lsa, sturdi Qo'lda shoshilinch ravishda qo'llaniladigan qo'llanma operatsiyasini ta'minlaydi.

2. Qobiq

Yuqori - Sifat alyuminum qotishma - ixcham va engil. U o'ta qattiq muhitga moslashish va boshqa turdagi qatlam turlari kerak bo'lganda himoya materiallari qatlami bilan qoplangan.

3. motor

Kam inertsiya va yuqori moment motoriga tezda boshlang'ich momentni tezda etib borishga imkon beradi va- - qo'zg'atilganida - -} - qo'zg'atilgan bo'lsa. Atrof muhit harorati ta'sir qilmaydigan va motorni maqbul issiqlik sig'imida ushlab turadigan aniq almashinuv mavjud. Shu bilan birga, avtoulov va qurt tez almashtirish uchun bir-biridan mustaqil.

4. qurtlar uzatmasi

Quruq tishli uzatish zanjiri oddiy, ajoyib tuzilish va doimiy uzatma samaradorligi bilan sodda. Uning mexanik o'z-o'zini - qulflash funktsiyasi mavjud va tormoz talab qilmaydi. Transmissiya qismi uzoq vaqt - uzoq vaqt davomida moylangan moy bilan to'ldiriladi va texnik xizmat ko'rsatmasdan uzoq vaqtdan beri ishlaydi.

5. Ikki marta - muhrlangan dizayn

Ikkita - muhrlangan dizayn Kungaboqar terminalini ta'minlaydi va boshqaruv xonasidan muhrlangan va muhrlangan. Saytda ulanish qutisi qopqog'i ochilgan bo'lsa ham, u tashqi dunyoning ichki dunyosining ichki qismini izolyatsiyasini ta'minlashi mumkin, shuning uchun namlik, chang va xavfli gazlar aktuator ichki qismini engillashtira olmaydi va ichki tarkibiy qismlar to'liq himoyalangan.

6. Qo'lda / elektr almashtirish dastagi

Qo'lda / elektr tugmachasi tugmachasini istalgan vaqtda xavfsiz ishlatish mumkin. Tutqichni tegishli kuch bilan bosish paytida, ichki debriyajning vitesini jalb qilish uchun ichki debriyalarni asta-sekin burang. Motor energiya energiyasini va elektr blokirovka qilingan holatda bo'lganida, debriyaj avtomatik ravishda bekor qilinadi.

7. Chiqish momentini o'lchash tizimi

Iste'foga oid foydali quvvatni o'lchash tizimi Chiqkni o'lchash tizimi sifatida ishlatiladi. Ushbu tizim tanish elektr energiyani o'lchash texnologiyasidan ishlab chiqilgan va chastota, kuchlanish, kuchlanish va haroratdagi o'zgarishlarga nisbatan aniq va takrorlanadigan momentni o'lchash qiymatlarini olish mumkin.

8. Boshqarish paneli

Nazorat paneli LCD dispratsiya va diagnostika ma'lumotlarini, shu jumladan moment egri, operatsion va yoriqlar, mahalliy axborot-texnik va apparat ma'lumotlarini, shu jumladan momentning egri chiziqlari bilan ta'minlaydi.

9. tugma

Mahalliy boshqaruv "Ochiq" / "Yopish" tugmachalari va "Nopok" / "Stop" / "STOL" / "STOP" va "STOP" yoki "Masofaviy qamish kalitlari" yoki yaxshi muhrlash spektakllari, noto'g'ri va mo'rt qamish kalitlari orqali olib tashlansin.

Arizalar

Elektr klapanlar

Dizayn xususiyatlari

1. Qulay va xavfsiz foydalanish uchun konfiguratsiya

• elektr ta'minotisiz bajarilishi mumkin bo'lgan tez va xavfsiz foydalanish uchun kombinatsiyalash konfiguratsiyasi; Multi - Til Loce - Mashinasozlik interfaol displeysi taqdim etiladi

• - hech qanday muhitda intruziv sozlamalarni amalga oshirish mumkin

• valınni o'rnatish va texnik xizmat ko'rsatish uchun ajratiladigan asorat

• Masofa bosib o'tgan qo'lni boshqarish stantsiyasi orqali foydalanish, konfiguratsiya va foydalanishga topshirish 100 metr masofali masofadan turib

• - qism - Aktuator Aktuator avtomatik cheklov funktsiyasini ta'minlaydi

2. Texnologik o'sish

• Lavozimi: eng so'nggi mutlaqo kodek. Encoder - kontakt dizayni va - ni aniqlash qobiliyatiga ega. • Displey: Advicw Wight - - - - CHORADERDAGI FOYDALANIShINING BOSHQARMASI

• Tork: Aktuator Mastunni sezgir texnologiyasidan foydalanadi

• Boshqarish: boshqaruv panellari yoki avtobus boshqaruv taxtalari, aktuator va dala aloqalari kabi elementlarni boshqarish - ichki aloqa tizimi avtobusidan foydalaning. Bu nafaqat elektr va ichki aloqalarni kamaytiradi, balki ishonchlilikni oshiradi.

3. Ishonchlilik

• Real - uzluksiz holatni aniqlash uchun mutlaq pozitsiyani amalga oshirish

• Asosiy kuchni yo'qotganidan keyin grafik interfeys, masofadan ajratish va ma'lumotlarni yuklash funktsiyasi

• Changününü, va suv o'tkazmaydigan va bezning qopqog'i va beziga suyanmaydi

• mustaqil moment va valf pozitsiyasi sensori

• Qo'lda ishlaydigan operatsiya xavfsiz va har doim motordan mustaqil

• Drive Shanshn muhrli pufaklari - texnik xizmat ko'rsatish - bepul

4. Aktivlarni boshqarish

• Ekran haqiqiy - klapanlar va aktuatorlarning vaqt ma'lumotlarini namoyish qilishi mumkin

• Xavfsiz va ishonchli ma'lumotlarni ko'chirish vositasi orqali yuklab olish

• Toolni o'rnatish orqali dalada boshqarish va konfiguratura sozlash

• Raqamli nazorat va monitoring tizimlari va boshqa soha tizimlariga mos keladi

• Tovarlarni tahlil qilish, diagnostika va ma'lumotlarni ro'yxatlash asbobni sozlash vositasi orqali yuklab olinishi mumkin

5. Optimal profilaktika

Aktyorlar valf pozitsiyasi uchun ma'lumotlarni olish va tahlil qilishni ta'minlaydigan aniq ma'lumotlar qayd yozuvi bilan jihozlangan.

6. Elektr ta'minoti

• Mutlaq kodekerdan foydalanganligi sababli, displeyda valf holatiga ko'rsatilishi kerak emas. Barcha sozlamalar hatto kuchsiz ham xavfsizdir.

7. Xavfsiz qo'lda ishlash

8. Masofadagi maydon faoliyati

• Standart ma'lumotlar kabelidan foydalaning, aktuatordan maksimal masofa 100 metrga teng

• Uni devor yoki qavsga o'rnatilishi mumkin

• Ulangan Aktuator tomonidan quvvatlanadi

• Ixtiyoriy portlash - Ko'rinib turibdi

• IP68 Himoya

• Ikkita muhr tuzilishi

• oddiy sozlama

• Aktuator ma'lumotlarini qayd etishda mahalliy ravishda namoyish qilinishi va yuklab olinishi mumkin

9. Haroratni himoya qilish

• Motorni haddan tashqari qizib ketishining oldini olish uchun motor sensori bilan motorning haroratini to'g'ridan-to'g'ri his qilish va uni aktuator nazorati zonasiga uladik.

10. Avtomatik o'zini - tashxis qo'yish

11. Bir zumda qayta himoya qilish

12. Faza sinxronlash

13. Vanalarni blokirovka qilish himoyasi

14. Contratsion asosiy interfeys

• Valof qilish to'g'risidagi ma'lumot va status

• Vazifalarda joylashgan ma'lumot va moment qiymati (raqamli)

• Valof qilish to'g'risidagi ma'lumot va moment qiymati (analog Image)

• Valof qilish to'g'risidagi ma'lumot va buyruq ma'lumotlari (raqamli yoki analog rasm)

Aloqa protokoli

Elektr aktuator Profibus DP-ni qo'llab-quvvatlaydi va quyidagi xususiyatlarga ega:

Profibus DP {{0} - v1.dp - V2 funktsional darajada

Yuqori - tezkor ma'lumotlar almashinuvi ({2}} - ms / aktuatoriga mos keladigan)

Kabel uzunligi taxminan 10 km (ikki aktuator o'rtasidagi uzunligi taxminan 1200m)

Taxminan 126 qurilma ilova qilinishi mumkin

Tanlov sifatida ortiqcha chiziqli topologiya

Profibus DP uchun asosiy topologiya Rasmda ko'rsatilganidek, 485 segment daraxtining tuzilishi.

Elektr aktuator Modbus RTU-ni qo'llab-quvvatlaydi va quyidagi xususiyatlarga ega:

Tez ma'lumot almashish (- MS / Actuatorga mos keladi)

Kabel uzunligi taxminan 10 km (ikki aktuator o'rtasida oraliq eritmasdan)

247 ga yaqin qurilma ilova bo'lishi mumkin

Tanlov sifatida ortiqcha chiziqli topologiya

Modbus RTu uchun asosiy topologiya RBS485 segment daraxtining tuzilishi, Profibus DP bilan bir xil.

Xart aloqa protokoli chastota sienie tugmachasini (Chastotaj smenali kaliti, FSM) printsipini 202 aloqa standarti asosida qabul qiladi. Raqamli signallar ikkita chastota bilan ifodalanadi: 1200HZ mantiqiy "1" va 2200hz mantiq "0" mantiqiyligini anglatadi. Chastota signalining o'rtacha tarkibiy qismi aloqa paytida nolga teng bo'lsa, u analog signallarni uzatishga ta'sir qilmaydi. Shuning uchun, ushbu ikki chastotaning singan to'lqinlari DC4 ~ 20mga analog signaliga va bir vaqtning o'zida uzatiladigan. Shu tarzda, nafaqat DC4 - - - - - ni, shuningdek, bir xil kabelni, shuningdek, elektral signallarni, strelka parametrlarini, PID parametrlarini, PID parametrlarini va boshqalarni yaratish uchun tizimning sifati va boshqaruvini yaxshilash kabi bir xil kabel.

Mahsulot displeyi

Texnik parametrlar

Fred Spe - fazasi Aktuatorning ishlash parametrlari (220V 50Hz)

FRYQ Uch - fazasi Aktuatorning ishlash parametrlari (380V 50hz)

O'lchamlari

Fryq18-fredq4

Fryq70-fredq95

Fredq18-FREq40 o'lchamlari

Fredq flaj o'lchamlari

Zavod rasmlari
